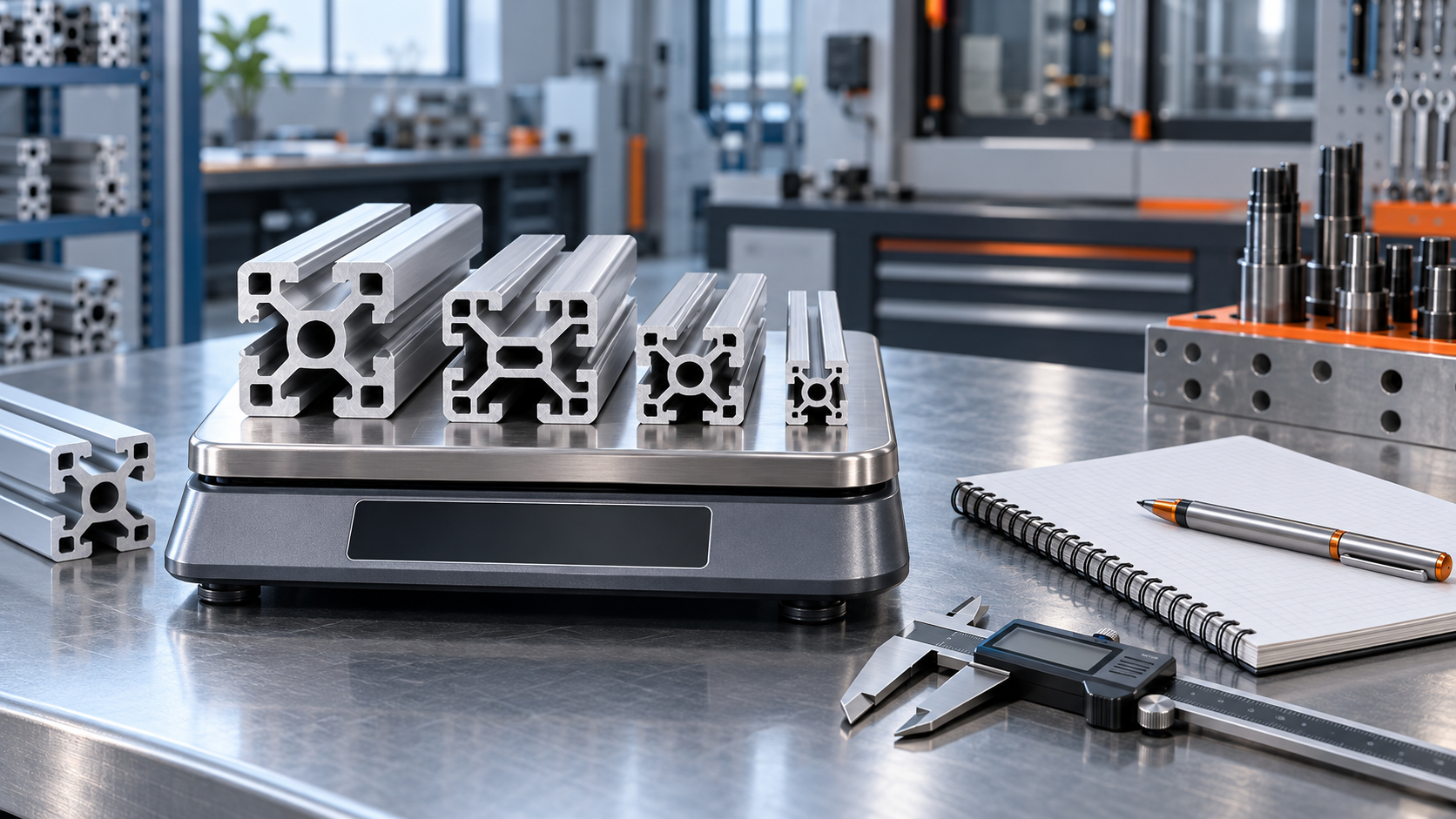

جدول وزن و مشخصات پروفیل آلومینیومی شیاردار

تمام پروفیل‌های فعلی این دسته از نوع سبک و T-Slot هستند. عدد وزن در جدول بر حسب کیلوگرم بر متر است و به معنی قیمت هر متر یا تحمل بار مجاز نیست.

جدول وزن پروفیل آلومینیومی شیاردار

هشدار مهندسی: انطباق Ix/Iy و Wx/Wy با جهت واقعی مقطع به جهت‌گذاری نقشه یا دیتاشیت منبع وابسته است. پیش از محاسبه خمش، محورهای جدول را با نقشه همان مدل تطبیق دهید. این اعداد به‌تنهایی برای اعلام بار مجاز کافی نیستند.

چرا فقط ۷ مدل عدد دارند؟

هدف این جدول ارائه داده قابل دفاع است، نه پر کردن خانه‌ها با تخمین. وزن یا مشخصات یک رنگ، ابعاد یا مدل مشابه به مدل دیگر تعمیم داده نشده و داده‌ای نیز از سایت رقیب کپی نشده است. حتی نسخه مشکی و نقره‌ای یک ابعاد فقط زمانی مشخصات یکسان خواهند داشت که دیتاشیت یا تأیید فنی معتبر وجود داشته باشد.

۲۷ مدل نیازمند تکمیل دیتاشیت

برای مدل‌های زیر وزن واحد طول، عرض شیار، تعداد شیار، آلیاژ یا خواص مقطع کامل و قابل استناد در منبع داخلی ثبت نشده است؛ بنابراین وضعیت آن‌ها «نامشخص؛ نیازمند دیتاشیت معتبر» است:

۲۰×۲۰ مشکی، ۲۰×۴۰ نقره‌ای و مشکی، ۲۰×۶۰ نقره‌ای و مشکی، ۲۰×۸۰ نقره‌ای و مشکی، ۲۵×۲۵ مشکی، ۳۰×۳۰ مشکی، ۳۰×۶۰ نقره‌ای و مشکی، ۳۰×۹۰ نقره‌ای و مشکی، ۴۰×۲۰ مشکی، ۴۰×۴۰ نقره‌ای و مشکی، ۴۰×۸۰ نقره‌ای و مشکی، ۴۰×۱۲۰ نقره‌ای و مشکی، ۴۵×۴۵ نقره‌ای و مشکی، ۴۵×۹۰ نقره‌ای و مشکی، ۶۰×۳۰ مشکی، ۱۲۰×۱۵ مشکی و ۱۸۰×۲۲٫۵ مشکی.

معنی ستون‌های جدول چیست؟

وزن واحد طول

kg/m یعنی وزن تقریبی یک متر از همان مدل. برای برآورد وزن یک قطعه مستقیم می‌توان وزن واحد طول را در طول قطعه بر حسب متر ضرب کرد. وزن اتصالات، مهره تی، براکت و تلرانس تولید باید جداگانه در نظر گرفته شود.

عرض و تعداد شیار

عرض شیار در انتخاب مهره تی، پیچ و برخی اتصالات اثر دارد؛ اما سازگاری نهایی باید برای همان مدل و اتصال بررسی شود. تعداد شیار نیز تعداد مسیرهای قابل استفاده پیرامون مقطع را نشان می‌دهد.

Ix و Iy

ممان دوم سطح حول دو محور، بر حسب cm⁴، یکی از ورودی‌های محاسبه خمش و تغییرشکل است. عدد بزرگ‌تر بدون دانستن جهت بار، طول آزاد، شرایط تکیه‌گاهی و ضریب اطمینان به معنی مناسب‌تر بودن قطعی نیست.

Wx و Wy

مدول مقطع حول دو محور، بر حسب cm³، در بررسی تنش خمشی به کار می‌رود. استفاده طراحی از این مقادیر باید همراه با خواص ماده، جهت محور، نوع بارگذاری و جزئیات اتصال باشد.

چطور مدل‌ها را درست مقایسه کنیم؟

1. ابتدا ابعاد، فضای نصب و عرض شیار موردنیاز اتصال را مشخص کنید.
2. جهت بار و جهت واقعی محورهای مقطع را روی نقشه کنترل کنید.
3. طول آزاد، فاصله تکیه‌گاه‌ها، نوع اتصال و بارهای دینامیکی را وارد محاسبه کنید.
4. وزن بیشتر را معادل تحمل بار بیشتر فرض نکنید؛ هندسه مقطع و جهت بار تعیین‌کننده‌اند.
5. اگر داده مدل نامشخص است، پیش از خرید دیتاشیت یا تأیید کتبی مشخصات را دریافت کنید.

پرسش‌های متداول

آیا وزن هر متر همان قیمت هر متر است؟

خیر. وزن یک مشخصه فنی است؛ قیمت می‌تواند با طول برش، رنگ، موجودی، خدمات و شرایط روز تغییر کند.

وزن قطعه برش‌خورده چطور محاسبه می‌شود؟

برای همان مدل، وزن تقریبی قطعه برابر است با «وزن واحد طول × طول قطعه بر حسب متر». این عدد وزن اتصالات و تلرانس تولید را شامل نمی‌شود.

می‌توان مشخصات نسخه نقره‌ای را برای نسخه مشکی استفاده کرد؟

خیر؛ مگر اینکه دیتاشیت مشترک یا تأیید فنی معتبر وجود داشته باشد. در این صفحه هیچ مشخصه‌ای صرفاً بر اساس تشابه نام یا ابعاد منتقل نشده است.

آیا پروفیل سنگین‌تر همیشه مقاوم‌تر است؟

خیر. شکل مقطع، جهت بار، Ix/Iy، طول آزاد، نوع اتصال و شرایط بهره‌برداری همگی مؤثرند.

آیا با Ix و Iy می‌توان بار مجاز را تعیین کرد؟

به‌تنهایی خیر. محاسبه بار مجاز به جنس و خواص ماده، طول، تکیه‌گاه، جهت محور، نوع بار، اتصالات و ضریب اطمینان نیاز دارد.

مرحله بعد برای انتخاب و خرید

برای مشاهده همه مدل‌ها به دسته پروفیل آلومینیومی شیاردار بروید. اگر هنوز بین ابعاد مردد هستید، راهنمای انتخاب سایز پروفیل شیاردار را بخوانید.
