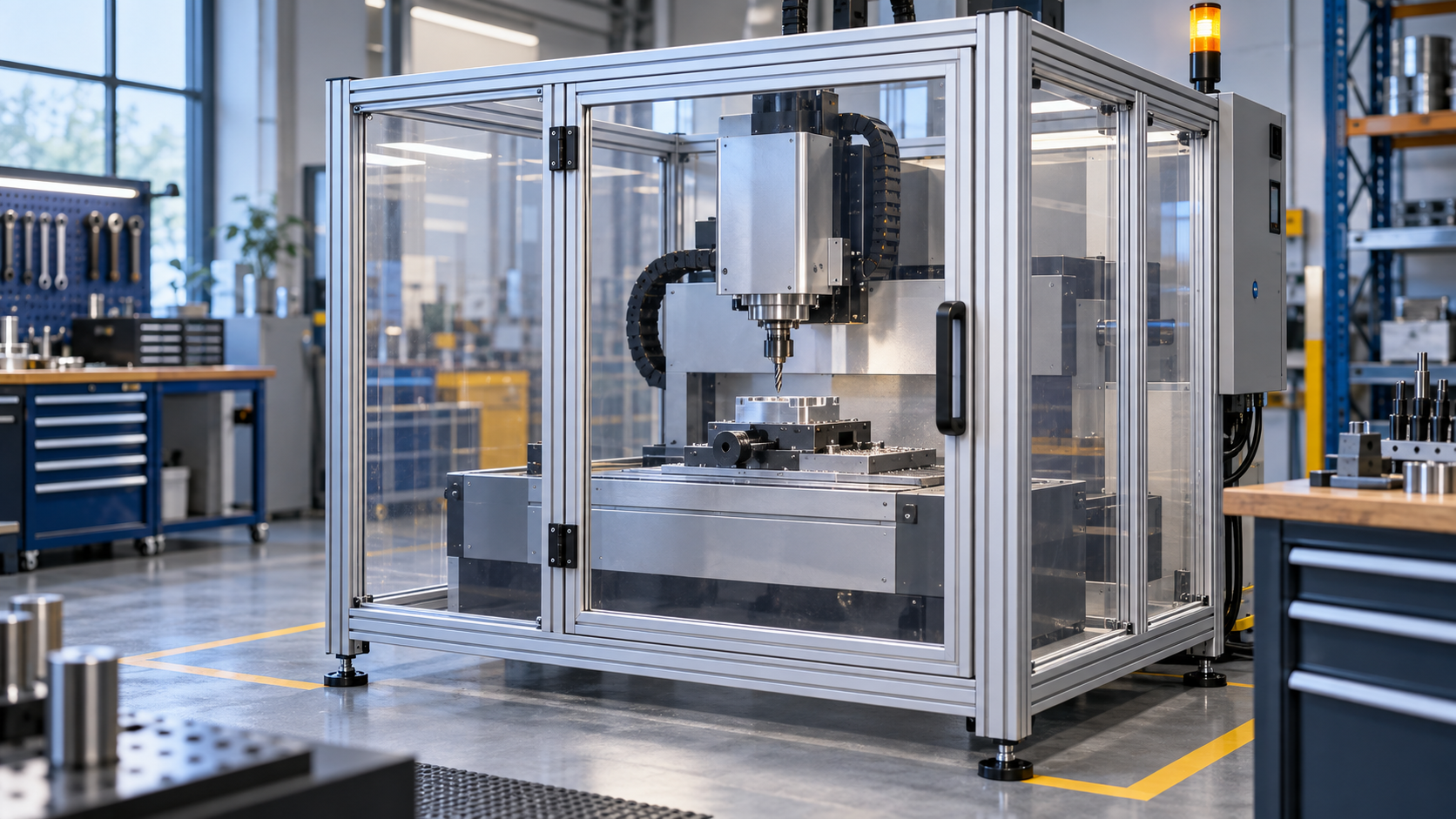

آموزش ساخت گارد محافظ دستگاه با پروفیل و پنل شفاف

این مقاله برای برنامه‌ریزی و ساختار محتواست و جای ارزیابی ریسک یا طراحی ایمنی توسط فرد صلاحیت‌دار را نمی‌گیرد. عبارت «پلکسی» نام عمومی رایج است، اما جنس پنل باید دقیقاً مشخص شود.

اجزای گارد

• فریم پیرامونی و مهاربندی
• پنل با جنس و ضخامت تأییدشده
• بست یا نوار نگهدارنده پنل
• در، لولا، دستگیره و محدودکننده
• قفل یا اینترلاک متناسب با خطر
• پایه و اتصال گارد به زمین یا دستگاه

فرایند طراحی

1. خطرهای پرتاب، گیرکردن، تماس و دسترسی را ثبت کنید.
2. محدوده حرکت و فاصله ایمن را تعیین کنید.
3. محل در و مسیر سرویس را مشخص کنید.
4. فریم و پنل را برای بار و ضربه محتمل طراحی کنید.
5. اینترلاک و توقف ایمن را مستقل از استحکام فریم ارزیابی کنید.
6. پس از نصب، دسترسی از شکاف‌ها و عملکرد در را آزمون کنید.

پلکسی یا پلی‌کربنات؟

این دو ماده یکسان نیستند و رفتار ضربه‌ای، خراش، مواد شیمیایی و آتش آن‌ها متفاوت است. انتخاب باید از دیتاشیت ماده و ارزیابی خطر بیاید. صرف شفاف بودن پنل، ایمن بودن آن را ثابت نمی‌کند.

اتصال پنل به پروفیل

شیار پروفیل می‌تواند برای نوار یا بست پنل استفاده شود؛ سازگاری ضخامت پنل، نوار و شیار باید نمونه‌سازی شود. انبساط حرارتی و لبه‌های برش‌خورده نیز در نصب لحاظ شوند.

پرسش‌های متداول

آیا این نقشه یک گارد ایمن قطعی می‌دهد؟

خیر؛ ایمنی به ماشین، انرژی خطرناک، فاصله‌ها، پنل، در و کنترل‌ها وابسته است.

آیا می‌توان هر پنل شفافی نصب کرد؟

خیر؛ جنس، ضخامت و عملکرد باید برای خطر واقعی تأیید شود.

آیا قفل مکانیکی کافی است؟

در برخی خطرها اینترلاک و منطق توقف ایمن لازم است؛ ارزیابی تخصصی ضروری است.

منابع فنی و مسیر خرید

• کاربرد گارد صنعتی در Bosch Rexroth

برای بررسی مدل‌های موجود، مشخصات هر محصول و انتخاب طول برش به دسته پروفیل آلومینیومی شیاردار سامو ماشین مراجعه کنید. موجودی فعلی این دسته همگی سبک و T-Slot است؛ هر مشخصه ناموجود باید پیش از خرید از دیتاشیت یا تأیید فنی همان مدل کنترل شود.
