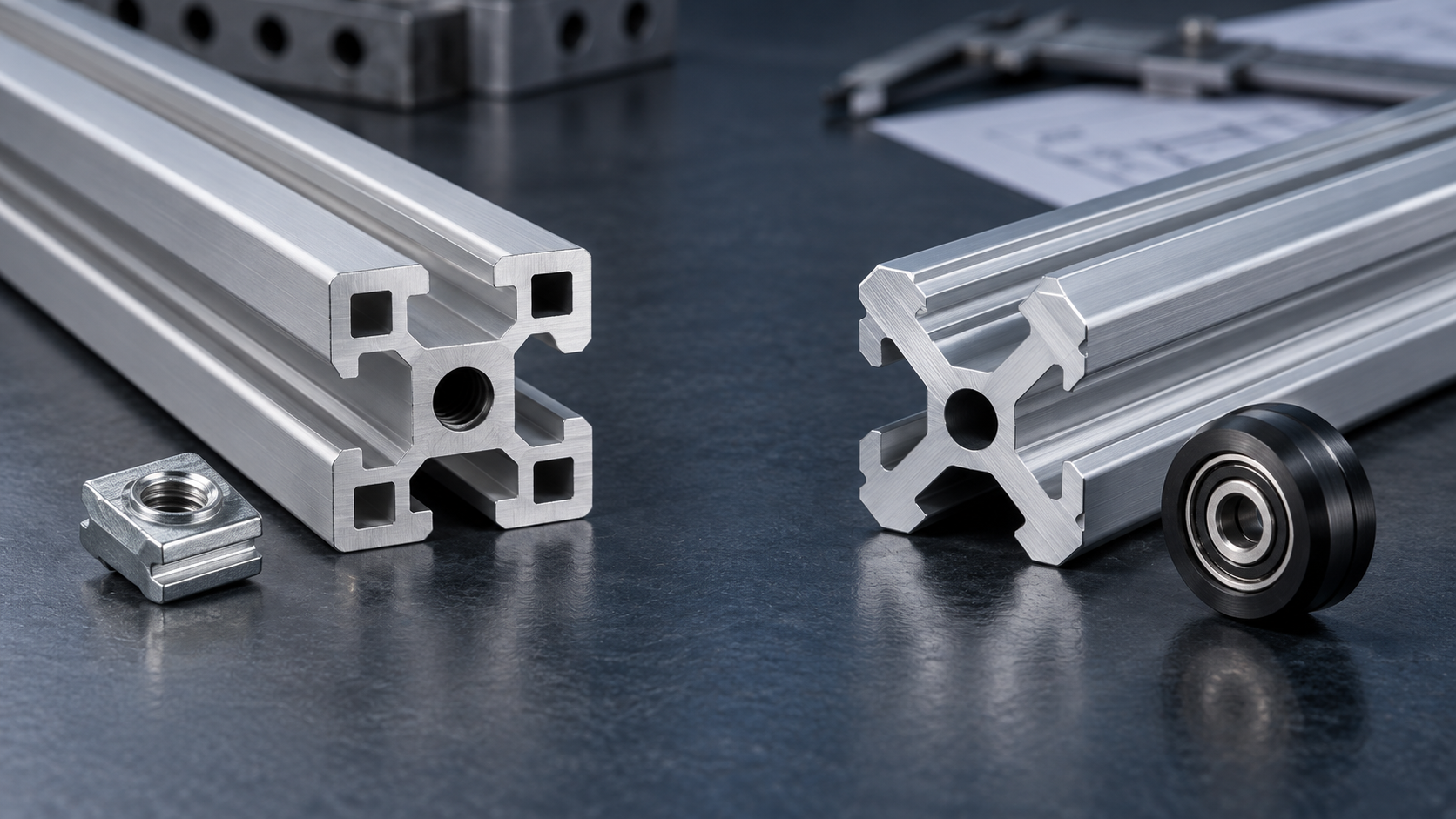

تفاوت T-Slot و V-Slot؛ کدام برای CNC و پرینتر سه‌بعدی مناسب است؟

انتخاب میان این دو به معماری حرکت دستگاه بستگی دارد. اگر حرکت خطی با ریل مستقل، واگن یا بال‌اسکرو انجام می‌شود، پروفیل T-Slot می‌تواند عضو فریم باشد. اگر چرخ V قرار است مستقیماً روی لبه شیار حرکت کند، باید پروفیل و چرخ واقعاً سازگار و دارای دیتاشیت باشند.

تفاوت اصلی در یک نگاه

برای CNC کدام مناسب‌تر است؟

در CNC باید مسیر انتقال نیرو، نوع ریل خطی، دهانه، جهت بار، ارتعاش و اتصال‌ها هم‌زمان بررسی شوند. اگر ریل پروفیل، ریل ساچمه‌ای یا سیستم دیگری مستقل نصب می‌شود، T-Slot می‌تواند برای شاسی و نصب اجزا مناسب باشد. وجود V شکل به‌تنهایی تضمین دقت، صلبیت یا ظرفیت بار نیست.

برای پرینتر سه‌بعدی چه تصمیمی بگیریم؟

ابتدا مشخص کنید غلتک روی خود پروفیل حرکت می‌کند یا ریل خطی مستقل دارید. در طراحی‌های مبتنی بر چرخ V، تعویض پروفیل با T-Slot بدون کنترل هندسه می‌تواند تماس چرخ را مختل کند. در طراحی ریل مستقل، معیارهای فریم و اتصال مهم‌ترند.

اشتباه‌های رایج

• تشخیص نوع شیار فقط از روی عکس
• فرض سازگاری هر مهره تی با هر شیار
• فرض اینکه V-Slot همیشه دقیق‌تر یا T-Slot همیشه محکم‌تر است
• خرید قبل از کنترل نقشه مقطع و اجزای حرکتی

پرسش‌های متداول

آیا T-Slot و V-Slot قابل جایگزینی‌اند؟

نه به‌طور عمومی؛ ابعاد شیار، سطح تماس چرخ و اتصال باید دقیقاً تطبیق داده شوند.

آیا سامو ماشین V-Slot می‌فروشد؟

در موجودی فعلی این دسته خیر؛ تمام پروفیل‌های فعلی سبک و T-Slot هستند.

برای CNC با ریل خطی مستقل چه چیزی مهم است؟

ابعاد و خواص مقطع، دهانه، جهت بار، محل ریل و کیفیت اتصال مهم‌اند و باید محاسبه شوند.

منابع فنی و مسیر خرید

• راهنمای رسمی OpenBuilds درباره V-Slot
• کاتالوگ سیستم فریم آلومینیومی Bosch Rexroth

برای بررسی مدل‌های موجود، مشخصات هر محصول و انتخاب طول برش به دسته پروفیل آلومینیومی شیاردار سامو ماشین مراجعه کنید. موجودی فعلی این دسته همگی سبک و T-Slot است؛ هر مشخصه ناموجود باید پیش از خرید از دیتاشیت یا تأیید فنی همان مدل کنترل شود.
