پروفیل آلومینیومی شیاردار 180×22.5
91,870 تومان
پروفیل آلومینیومی شیاردار 180×22.5 نقرهای از نوع سبک و T-Slot است. قیمت نمایشدادهشده برای یک سانتیمتر محاسبه میشود و موجودی از محصول زنده خوانده میشود.
119 عدد در انبار

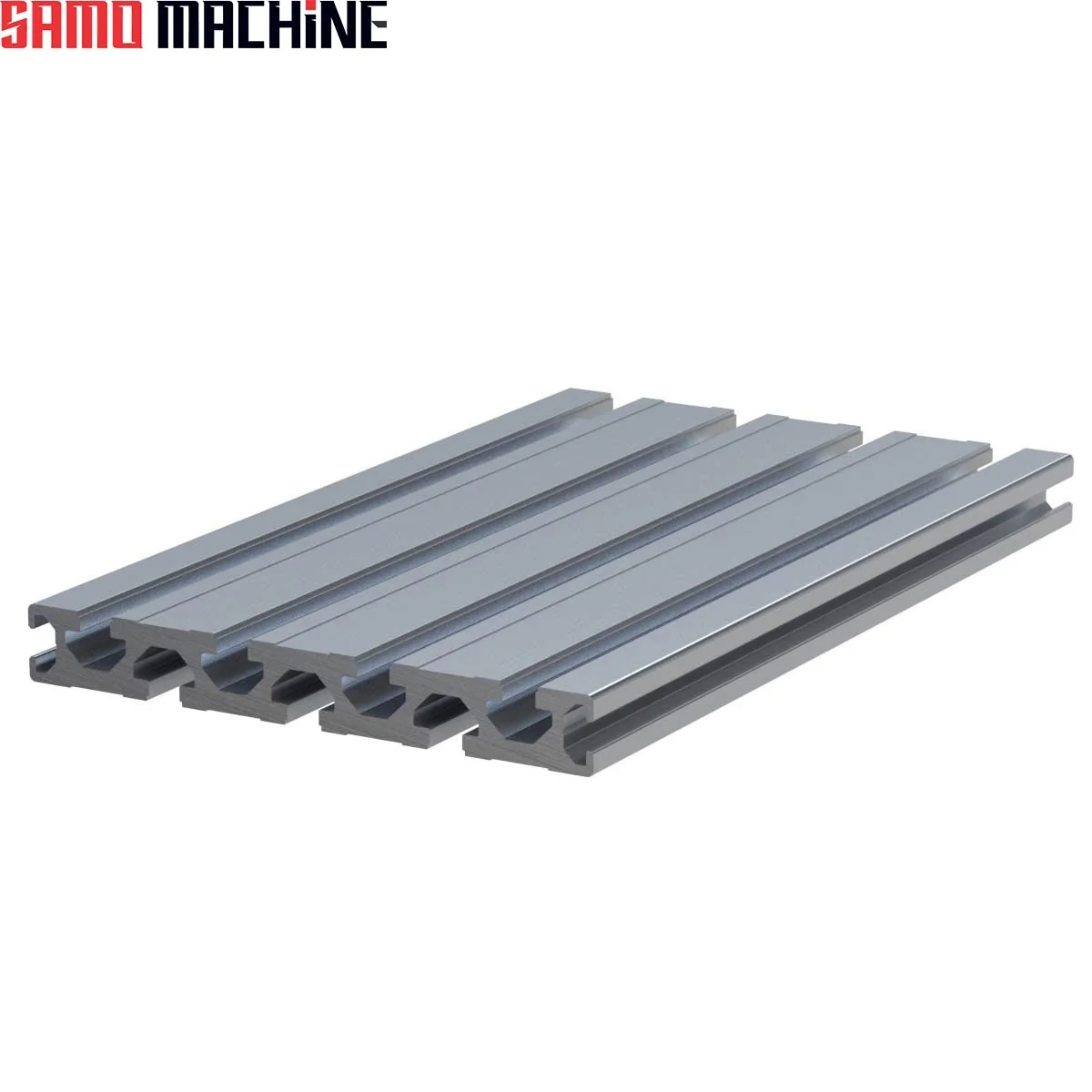

پروفیل آلومینیومی شیاردار 180×22.5 نقرهای
این مقطع سبک با شیار T برای ساخت سازههای مدولار و قابل بازطراحی عرضه میشود. قیمت بهصورت هر سانتیمتر محاسبه میشود.
قیمت واحد: 91,870 تومان برای هر سانتیمتر | موجودی: 119 عدد در انبار
جدول مشخصات

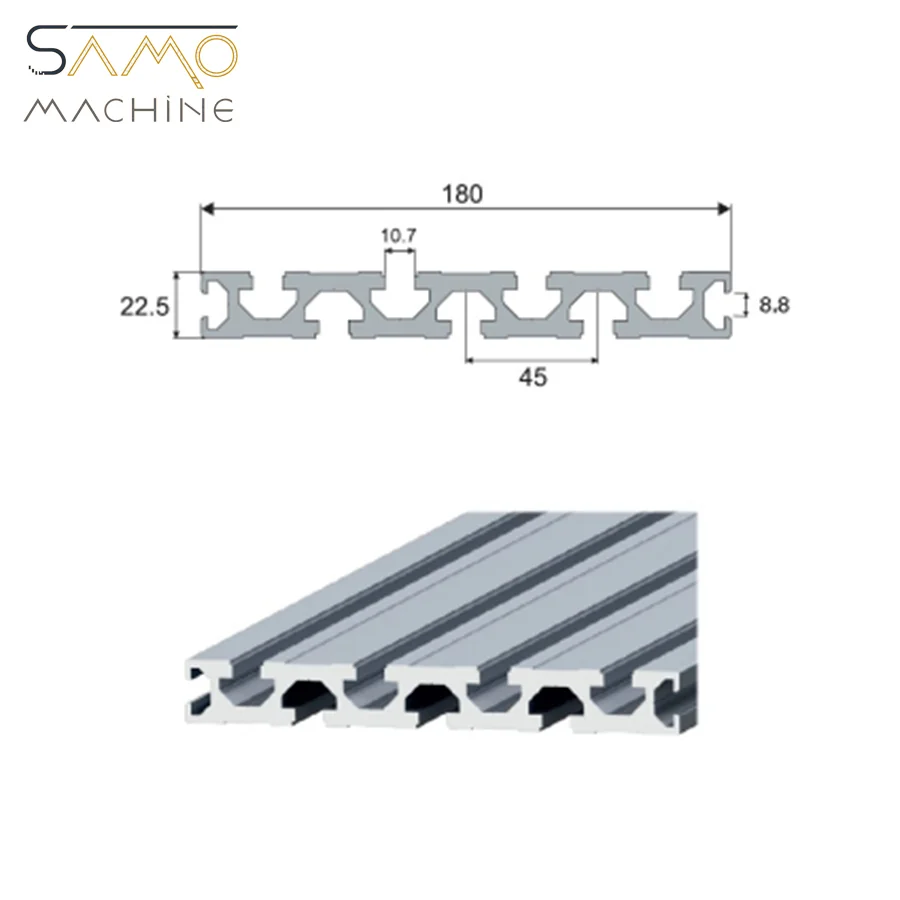

| ابعاد مقطع | 180×22.5 میلیمتر |
|---|---|
| نوع پروفیل | سبک |
| نوع شیار | T-Slot |
| روکش | نقرهای |
| وزن هر متر | 5.70 kg/m |
| عرض شیار | 10 mm |
| تعداد شیار | 9 |
| آلیاژ | نامشخص؛ نیازمند دیتاشیت تأمینکننده |
| Ix / Iy | Ix=57.09 cm⁴، Iy=11.7 cm⁴ |
| Wx / Wy | Wx=63.43 cm³، Wy=10.4 cm³ |
کاربرد و انتخاب مقطع
صفحه میز CNC و فیکسچر عریض با 9 شیار برای مهار قطعه. انتخاب نهایی باید با طول دهانه، راستای بار، محل تکیهگاه و نوع اتصال کنترل شود.
مقایسه با مقاطع نزدیک
برای صفحه باریکتر 120×15؛ برای تیر سازهای عمیقتر 120×60 را بررسی کنید.
اتصالات و محدودیتها
مهره T، پیچ، نبشی یا براکت فقط پس از تطبیق با عرض شیار و سری قطعی انتخاب شود. ابعاد ظاهری بهتنهایی برای ادعای تحمل بار کافی نیست و خمش سازه باید جداگانه بررسی شود.
مشاهده همه پروفیلهای آلومینیومی شیاردار
پرسشهای متداول
قیمت چگونه محاسبه میشود؟
قیمت واحد محصول برای یک سانتیمتر است و مبلغ با طول انتخابی تغییر میکند.
آیا امکان سفارش برشخورده وجود دارد؟
امکان و تلرانس برش برای طول و تعداد موردنیاز، پیش از سفارش با فروش هماهنگ شود.
چه اتصالی سازگار است؟
عرض شیار و سری اتصال باید با دیتاشیت همین مقطع تطبیق داده شود؛ از حدس بر اساس ابعاد ظاهری پرهیز شود.
| سری پروفیل | سری 22.5 |
|---|---|
| نوع پروفیل | سبک ( نرمال ) |
| روکش پروفیل | آنودایز نقره ای |
| سایز پروفیل الومینیوم شیاردار | 22.5*180 |
| نوع اسلات | T-slot |
