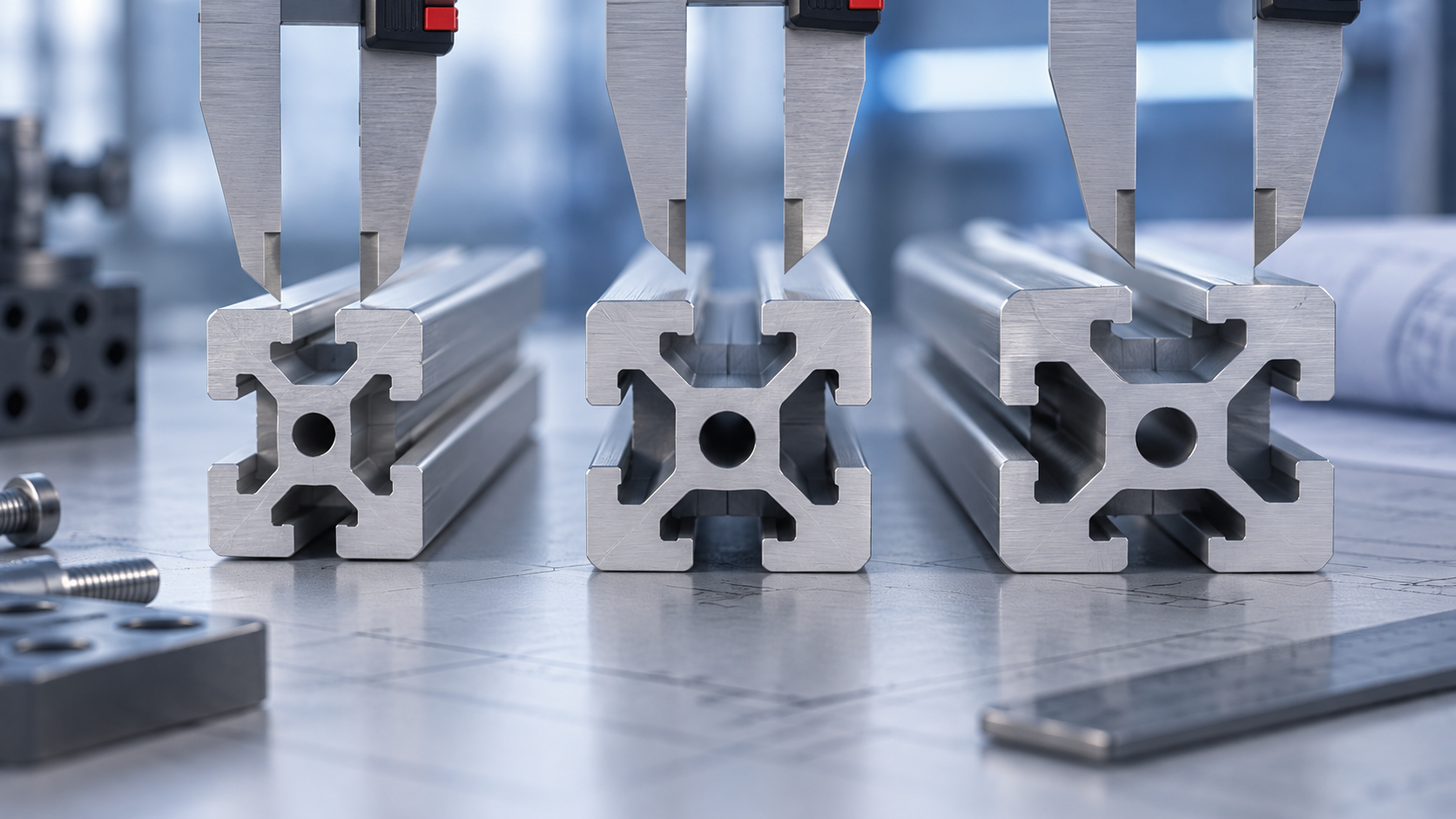

راهنمای انتخاب شیار ۶، ۸ و ۱۰ میلیمتر پروفیل آلومینیومی
آنچه در این قسمت خواهید خواند
پاسخ سریع: انتخاب شیار ۶ ۸ و ۱۰ میلیمتر
خلاصه کاربردی: انتخاب شیار ۶ ۸ و ۱۰ میلیمتر باید با اندازه واقعی دهانه، فرم مهره تی و اکوسیستم اتصال همان سری انجام شود؛ عدد اسمی بهتنهایی سازگاری را تضمین نمیکند.
در داده فعلی سامو ماشین فقط هفت محصول عرض شیار مستند دارند: ۲۰×۲۰ و ۲۵×۲۵ و ۴۰×۲۰ با شیار ۶؛ ۳۰×۳۰ و ۶۰×۳۰ و ۱۲۰×۱۵ با شیار ۸؛ و ۱۸۰×۲۲٫۵ با شیار ۱۰ میلیمتر. این مشخصه به رنگ یا ابعاد مشابه تعمیم داده نشده است.
جدول مدلهای دارای عرض شیار مستند
| عرض شیار | مدلهای دارای داده | تذکر |
|---|---|---|
| ۶ میلیمتر | ۲۰×۲۰، ۲۵×۲۵، ۴۰×۲۰ نقرهای | انتخاب مهره فقط پس از کنترل هندسه |
| ۸ میلیمتر | ۳۰×۳۰، ۶۰×۳۰، ۱۲۰×۱۵ نقرهای | شماره رزوه از عرض شیار استنتاج نشود |
| ۱۰ میلیمتر | ۱۸۰×۲۲٫۵ نقرهای | اتصال باید برای همان مقطع تأیید شود |
چرا عرض شیار بهتنهایی کافی نیست؟
دو پروفیل با عرض اسمی مشابه ممکن است هندسه زیرلبه، عمق شیار یا خانواده اتصال متفاوتی داشته باشند. نمونه رسمی MISUMI نیز سازگاری پیچ را در سطح سری و نقشه همان محصول اعلام میکند؛ بنابراین عدد شیار جایگزین نقشه نیست.
فرایند انتخاب
- صفحه محصول و نقشه مقطع را باز کنید.
- عرض و هندسه شیار را با مهره تی تطبیق دهید.
- رزوه پیچ و ضخامت براکت را کنترل کنید.
- دسترسی مونتاژ و امکان ورود مهره از سر یا شیار را مشخص کنید.
- یک اتصال نمونه را پیش از سفارش عمده آزمایش کنید.
دادههای نامشخص
برای ۲۷ محصول دیگر، عرض شیار یا سایر مشخصات کامل منبع روشن ندارند. این موارد تا دریافت دیتاشیت معتبر نامشخص میمانند و از نسخه نقرهای به مشکی یا برعکس منتقل نمیشوند.
پرسشهای متداول
آیا شیار ۸ یعنی پیچ M8؟
خیر؛ عرض شیار و رزوه پیچ دو مشخصه متفاوتاند. فقط دیتاشیت اتصال همان سری ملاک است.
میتوان مهره یک سری را در سری دیگر استفاده کرد؟
فقط پس از تطبیق ابعادی و تست اتصال؛ تشابه ظاهری کافی نیست.
رنگ پروفیل عرض شیار را تغییر میدهد؟
نباید بدون دیتاشیت نتیجهگیری کرد؛ هر SKU جداگانه کنترل میشود.
منابع فنی و مسیر خرید
برای بررسی مدلهای موجود، مشخصات هر محصول و انتخاب طول برش به دسته پروفیل آلومینیومی شیاردار سامو ماشین مراجعه کنید. موجودی فعلی این دسته همگی سبک و T-Slot است؛ هر مشخصه ناموجود باید پیش از خرید از دیتاشیت یا تأیید فنی همان مدل کنترل شود.
