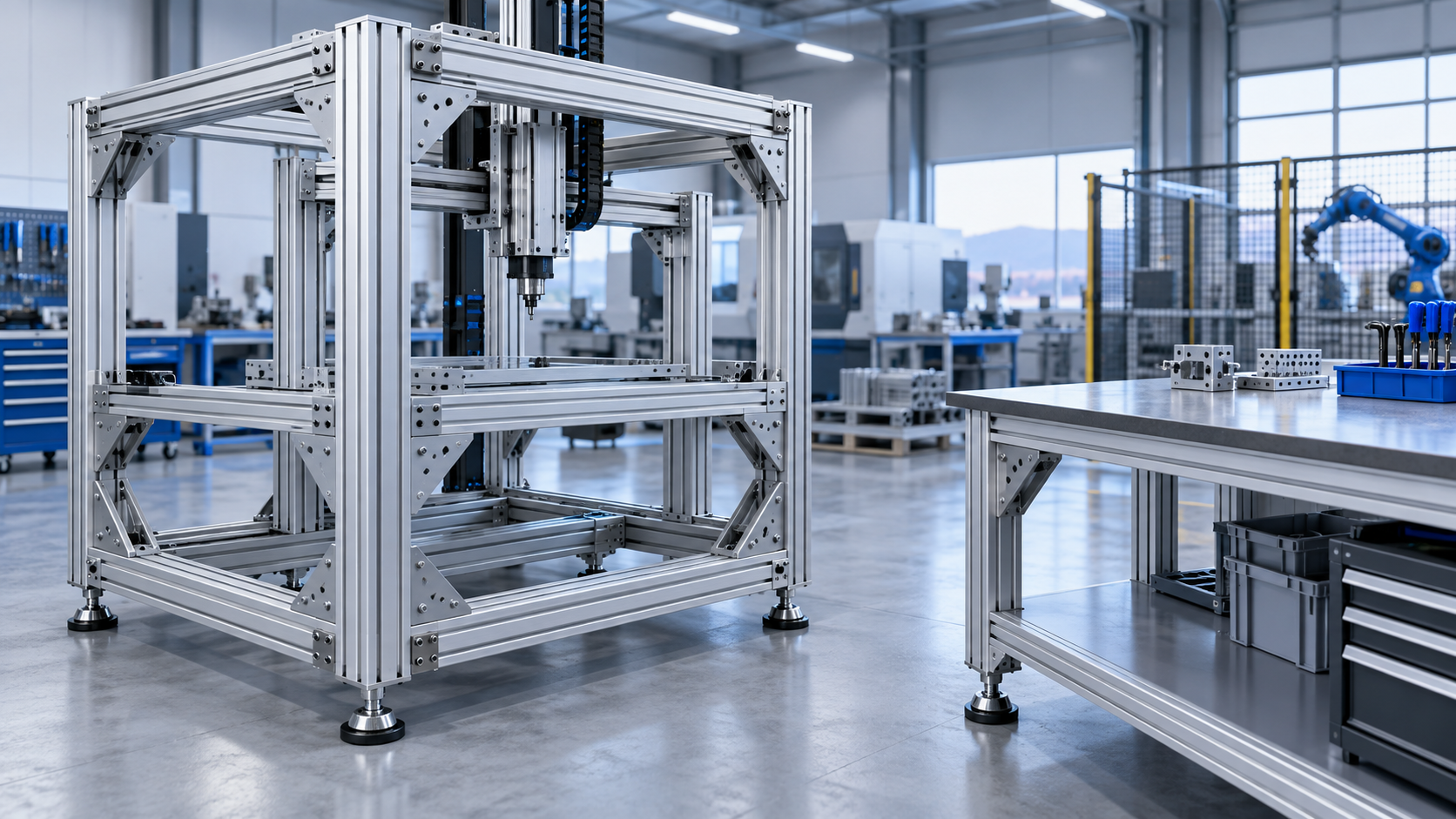

انتخاب پروفیل برای شاسی دستگاه و میز کار صنعتی

مزیت فریم شیاردار، مونتاژ ماژولار و امکان جابه‌جایی اجزاست؛ اما عملکرد سازه‌ای آن تابع کل سیستم است، نه فقط یک شاخه پروفیل.

از نیاز پروژه شروع کنید

1. ابتدا ابعاد خارجی و فضای تجهیزات را اندازه‌گیری کنید.
2. سپس بار ثابت را از نیروی متحرک و ضربه‌ای جدا بنویسید.
3. دهانه آزاد و محل هر تکیه‌گاه را روی نقشه ثبت کنید.
4. برای هر عضو، جهت مقطع و محل اتصال را نشان دهید.
5. در پایان، پنل، در، چرخ، پایه و مسیر کابل را به طرح بیفزایید.

انتخاب هندسه مربع یا مستطیل

در فریم‌های متقارن، مقطع مربع برای اتصال از چند وجه مفید است. در مقابل، مقطع مستطیلی می‌تواند در یک جهت عمق بیشتری فراهم کند؛ ولی باید همان جهت با محور بار تطبیق یابد. بدون دیتاشیت، از ظاهر مقطع ظرفیت استنتاج نکنید.

اتصال و مهاربندی

ضعف فریم همیشه از خود پروفیل نیست. لقی مهره، صفحه اتصال نازک، نبود مهاربند یا پایه نامناسب می‌تواند تغییرشکل و لرزش ایجاد کند. اتصال باید قابلیت مونتاژ، سرویس و قفل‌شدن مناسب را داشته باشد.

انتخاب عملی

برای سازه کوچک از خانواده‌های کوچک‌تر و برای دهانه یا تجهیزات بزرگ‌تر از مقاطع بزرگ‌تر شروع به بررسی کنید؛ این فقط نقطه شروع است. محاسبه و نمونه‌سازی باید انتخاب را تأیید کند.

پرسش‌های متداول

آیا پروفیل بزرگ‌تر همیشه بهتر است؟

خیر؛ ممکن است هزینه و وزن را افزایش دهد و هنوز اتصال یا جهت بار نامناسب باشد.

برای میز چرخ‌دار چه چیزی مهم است؟

بار هر چرخ، مرکز جرم، قفل چرخ، پیچش فریم و پایداری در حرکت باید بررسی شود.

آیا جوشکاری لازم است؟

بسیاری از فریم‌ها با اتصالات مکانیکی ساخته می‌شوند؛ کفایت آن به طراحی اتصال و بار وابسته است.

منابع فنی و مسیر خرید

• کاربردهای فریم صنعتی Bosch Rexroth

برای بررسی مدل‌های موجود، مشخصات هر محصول و انتخاب طول برش به دسته پروفیل آلومینیومی شیاردار سامو ماشین مراجعه کنید. موجودی فعلی این دسته همگی سبک و T-Slot است؛ هر مشخصه ناموجود باید پیش از خرید از دیتاشیت یا تأیید فنی همان مدل کنترل شود.
