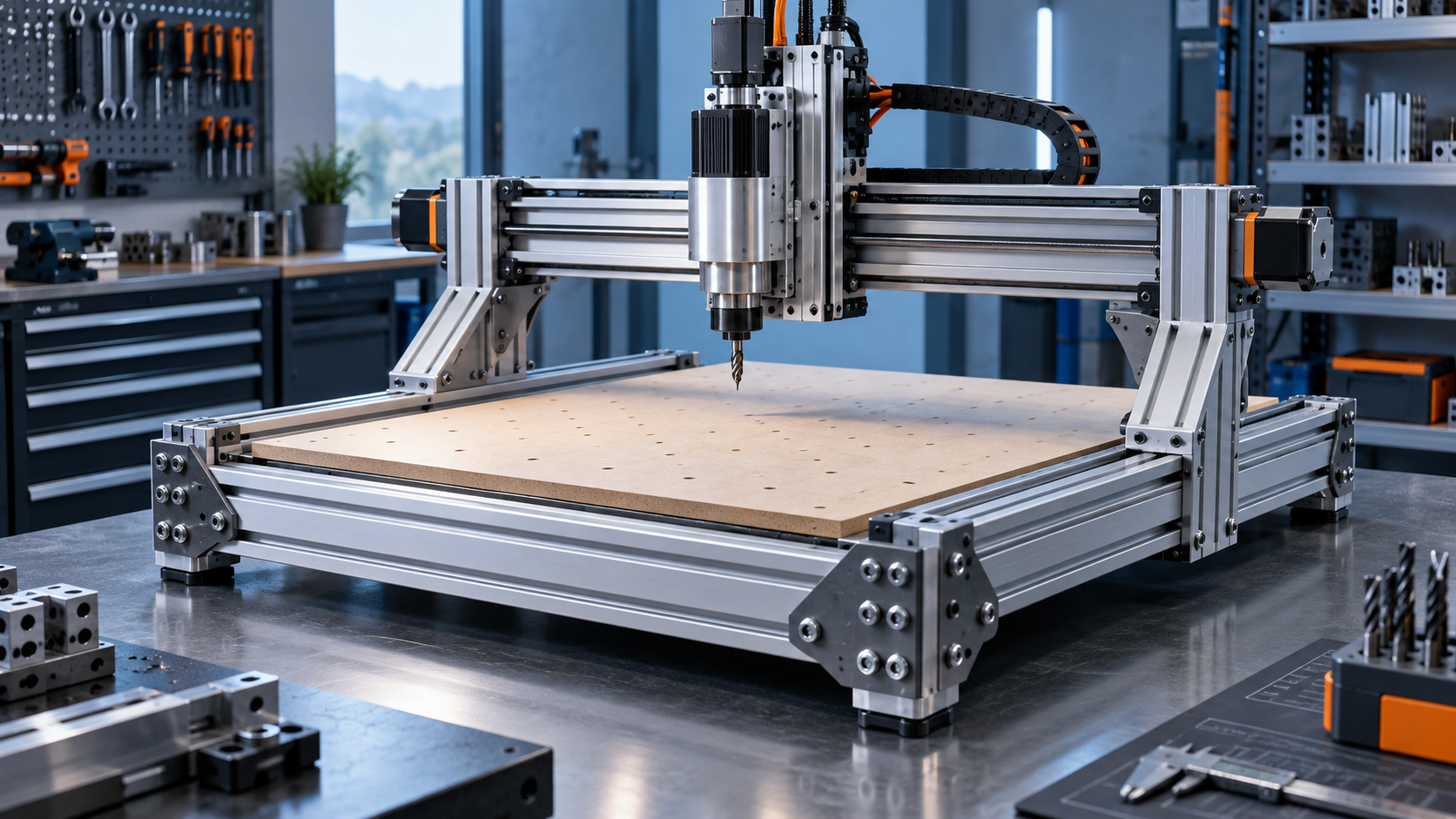

انتخاب پروفیل مناسب برای میز CNC و صفحه کار

مدل ۱۸۰×۲۲٫۵ در موجودی برای کاربرد سطح کار قابل بررسی است و داده‌های وزن و خواص مقطع دارد؛ اما ظرفیت بار نهایی به دهانه، جهت محور، تکیه‌گاه و نحوه اتصال وابسته است.

معیارهای انتخاب سطح کار

• عرض مفید و الگوی شیار برای گیره‌کاری
• تختی و تراز پس از نصب
• فاصله تکیه‌گاه‌ها و جهت خواص مقطع
• دسترسی مهره تی و عدم برخورد ابزار
• امکان تعویض صفحه فداشونده
• مدیریت تراشه، گردوغبار و مایع

سطح کار با فریم یکی نیست

پروفیل صفحه‌ای می‌تواند نگهدارنده قطعه باشد، در حالی‌که تیرهای زیرین بار و ارتعاش را منتقل می‌کنند. تحلیل فریم باید مسیر بار از ابزار تا پایه‌ها را در نظر بگیرد. داده Ix/Iy بدون نقشه محور و طول آزاد برای اعلام بار مجاز کافی نیست.

چیدمان پیشنهادی بدون عددگذاری سازه‌ای

1. محدوده حرکت و ابعاد قطعه را مشخص کنید.
2. شبکه تکیه‌گاه زیر صفحه را طراحی کنید.
3. ریل‌ها و محورهای حرکت را از سطح گیره‌کاری تفکیک کنید.
4. امکان شیم‌گذاری و تراز را در نظر بگیرید.
5. پس از مونتاژ، تختی و عمودبودن محورها را اندازه‌گیری کنید.

مدل‌های قابل بررسی

پروفیل ۱۸۰×۲۲٫۵ برای صفحه کار و سری‌های مستطیلی برای اعضای فریم قابل بررسی‌اند؛ انتخاب نهایی فقط پس از کنترل نقشه، دهانه، بار و اتصال انجام شود.

پرسش‌های متداول

آیا ۱۸۰×۲۲٫۵ تحمل بار مشخصی دارد؟

بدون شرایط تکیه‌گاهی، جهت محور، طول، اتصال و ضریب اطمینان نمی‌توان عدد اعلام کرد.

آیا پروفیل جای صفحه فداشونده را می‌گیرد؟

بسته به فرایند؛ برای محافظت و ماشین‌کاری عبوری معمولاً سطح فداشونده جدا مفید است.

برای دقت فقط پروفیل کافی است؟

خیر؛ تراز، ریل، اتصال، پایه، ارتعاش و روش اندازه‌گیری هم مؤثرند.

منابع فنی و مسیر خرید

• کاربردهای رسمی فریم آلومینیومی Bosch Rexroth
• کاتالوگ مهندسی Bosch Rexroth

برای بررسی مدل‌های موجود، مشخصات هر محصول و انتخاب طول برش به دسته پروفیل آلومینیومی شیاردار سامو ماشین مراجعه کنید. موجودی فعلی این دسته همگی سبک و T-Slot است؛ هر مشخصه ناموجود باید پیش از خرید از دیتاشیت یا تأیید فنی همان مدل کنترل شود.
