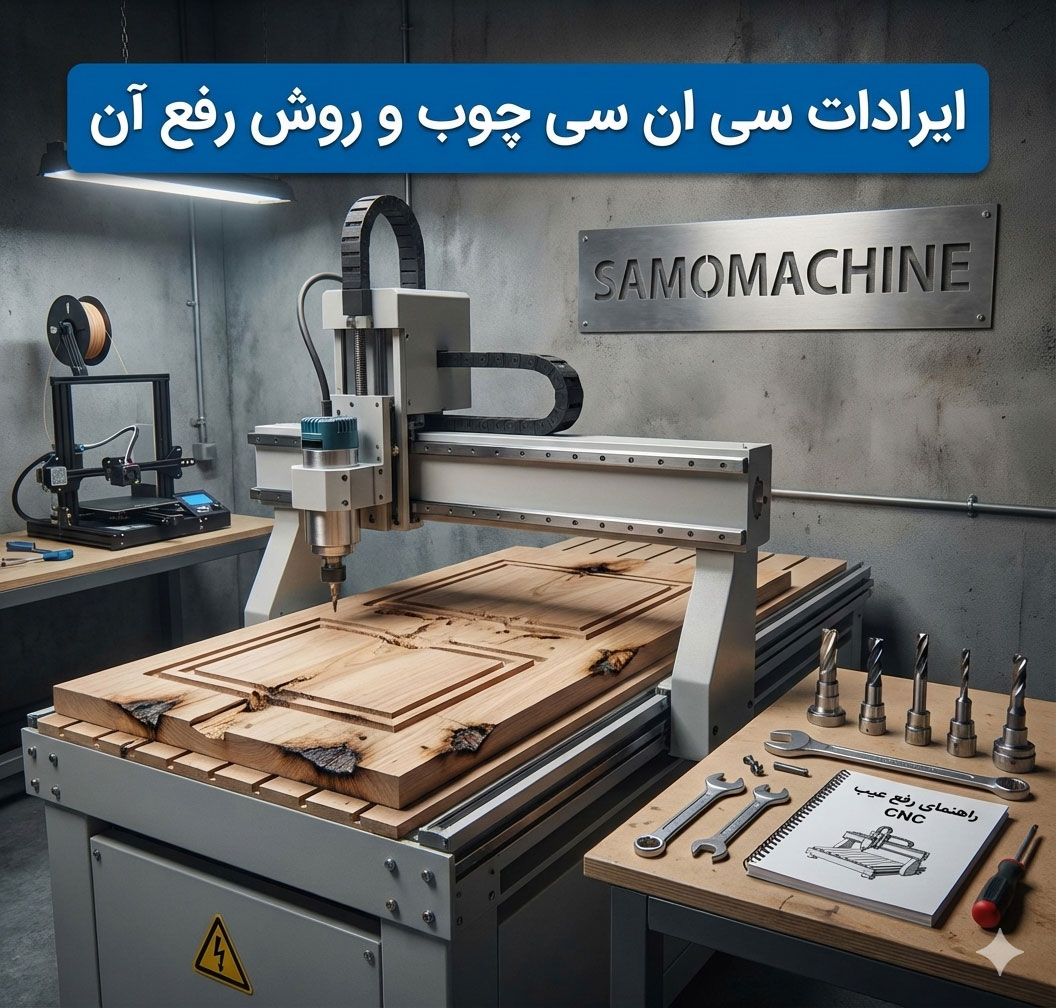

ایرادات سی ان سی چوب و روش رفع ان
وقتی خروجی دستگاه CNC چوب ناگهان بیدقت میشود، سطح کار میسوزد، محور حرکت نامنظم دارد یا دستگاه وسط برنامه میایستد، تعویض فوری قطعه معمولاً نقطه شروع خوبی نیست. ابتدا باید نشانه را دقیق ثبت کرد، کار را ایمن متوقف کرد و منشأ احتمالی را مرحلهبهمرحله محدود کرد.
این راهنما برای بررسی اولیه اپراتور نوشته شده است، نه تعمیر تخصصی. تنظیمات دقیق سرعت، شتاب، جریان درایور، پارامترهای کنترلر و روش روانکاری میان مدلها متفاوت است؛ برای این موارد دفترچه دستگاه و دستور سازنده اولویت دارد.
هشدار ایمنی: اگر بوی سوختگی، دود، جرقه، صدای ضربه غیرعادی، کابل آسیبدیده، داغشدن شدید یا حرکت کنترلنشده دیدید، دستگاه را متوقف کنید، از برق جدا کنید و از ادامه تست خودداری کنید. بازکردن تابلو برق، اسپیندل یا مدار کنترل باید به فرد واجد صلاحیت سپرده شود.
آنچه در این قسمت خواهید خواند
پیش از عیبیابی این پنج مورد را ثبت کنید
قبل از تغییر تنظیمات، یک نمونه از مشکل را مستند کنید:
- خطا در کدام محور و در چه مرحلهای رخ میدهد؟
- آیا مشکل در اجرای دوباره همان فایل تکرار میشود؟
- ابزار، متریال یا فایل از آخرین اجرای سالم تغییر کرده است؟
- پیام خطا یا وضعیت چراغهای کنترلر چیست؟
- آیا دستگاه بدون درگیری ابزار با قطعه نیز رفتار غیرعادی دارد؟
از فایل، پیام خطا، صدای غیرعادی و نتیجه قطعه عکس یا ویدئو بگیرید. سپس فقط یک متغیر در هر مرحله تغییر دهید تا علت با اثر تغییر بعدی مخلوط نشود.
جدول سریع تشخیص ایراد CNC چوب
| نشانه | بررسی اولیه کمخطر | چه زمانی توقف و ارجاع لازم است؟ |
|---|---|---|
| ابعاد قطعه با فایل یکسان نیست | واحد فایل، نقطه صفر، محکمبودن قطعه، سلامت ظاهری ابزار و تکرار خطا در یک تست کمریسک | خطا تکرارشونده است یا محور صدای غیرعادی دارد |
| سطح برش موجدار یا پرلرزش است | مهار قطعه، بیرونزدگی ابزار، آلودگی کولت، شلبودن قابل مشاهده اتصالات | لقی اسپیندل/محور محسوس است یا لرزش شدید میشود |
| لبه چوب میسوزد | کندی یا آلودگی ابزار، انتخاب ابزار، مسیر حرکت و تنظیمات پیشنهادی سازنده برای همان متریال | اسپیندل داغ میشود، بو یا دود غیرعادی وجود دارد |
| محور گیر میکند یا موقعیت از دست میرود | مانع فیزیکی، آلودگی مسیر حرکت، کابل شلِ قابل مشاهده و تکرار در حالت ایمن | ضربه، داغی، صدای سایشی یا حرکت کنترلنشده وجود دارد |
| دستگاه وسط برنامه میایستد | پیام خطا، فایل، اتصال رایانه/کنترلر و سابقه قطع برق | خطای برقی تکرار میشود یا کابل/درایور داغ است |
| مسیر ابزار اشتباه اجرا میشود | واحدها، مبدأ، جهت محورها، پیشنمایش Toolpath و انتخاب Post Processor | احتمال برخورد وجود دارد یا منشأ فایل/تنظیمات مشخص نیست |
۱. کاهش دقت یا اختلاف ابعاد خروجی
ابتدا مشخص کنید خطا ثابت است یا تدریجی. خطای ثابت میتواند به واحد فایل، نقطه صفر یا تنظیم کالیبراسیون مربوط باشد؛ خطایی که در طول کار بیشتر میشود ممکن است با جابهجایی قطعه، لغزش ابزار، لقی یا از دست رفتن موقعیت ارتباط داشته باشد.
بررسی اولیه:
- واحد فایل و نرمافزار کنترل را یکسان کنید.
- نقطه صفر قطعه و جهت محورها را دوباره کنترل کنید.
- از محکمبودن قطعه و ابزار مطمئن شوید.
- ابزار را از نظر شکستگی، کندی و آلودگی بررسی کنید.
- بدون دستکاری چند تنظیم همزمان، یک تست ساده و کمریسک اجرا کنید.
اگر اختلاف ابعاد در یک الگوی مشخص تکرار میشود، ادامه بررسی باید طبق راهنمای سازنده انجام شود. برای مراحل تخصصیتر به راهنمای کالیبراسیون CNC رومیزی مراجعه کنید؛ این مقاله جایگزین آن آموزش نیست.
۲. لرزش، صدای غیرعادی یا سطح موجدار
لرزش میتواند از قطعه، ابزار، اسپیندل، سازه یا تنظیم نامتناسب فرایند ایجاد شود. دستگاه را خاموش کنید و موارد قابل مشاهده را بررسی کنید: مهار قطعه، سلامت ابزار، تمیزی کولت و وجود اتصال شل. ابزار نباید بیش از مقدار لازم از کولت بیرون باشد.
اگر پس از نصب مجدد صحیح ابزار و مهار قطعه، لرزش باقی ماند، یا با صدای سایشی و لقی محسوس همراه بود، کار را ادامه ندهید. آزمون با دور یا پیشروی بالاتر برای «رد کردن» لرزش میتواند خطر برخورد یا آسیب را بیشتر کند.
۳. سوختگی لبه، پرز یا کیفیت ضعیف سطح
کیفیت سطح فقط به سرعت اسپیندل وابسته نیست. وضعیت و نوع ابزار، جهت برش، عمق هر مرحله، نرخ پیشروی، تخلیه براده و جنس متریال هم اثر دارند. بهجای ارائه یک عدد عمومی، تنظیمات را از راهنمای ابزار و دستگاه برای همان جنس و عملیات شروع کنید.
ترتیب بررسی:
- ابزار تمیز، سالم و مناسب عملیات است؟
- براده از مسیر برش خارج میشود یا دوباره بریده میشود؟
- مهار قطعه در تمام مسیر کافی است؟
- پارامترها مطابق توصیه سازنده ابزار و محدودیت دستگاه هستند؟
اگر گرما، دود یا بوی غیرعادی ایجاد شد، توقف ایمن ضروری است.
۴. گیرکردن محور یا از دست رفتن موقعیت
پیش از هر تست، مسیر حرکت را از مانع، انباشت گردوغبار و برخورد احتمالی خالی کنید. کابلها و کانکتورهای قابل مشاهده را بدون بازکردن تابلو از نظر شلشدن یا آسیب ظاهری بررسی کنید. روانکاری فقط باید با ماده و روش توصیهشده سازنده انجام شود؛ نوع نامناسب روانکار میتواند آلودگی را جذب کند یا به قطعه آسیب بزند.
اگر محور بدون بار هم گیر میکند، موتور یا درایور داغ میشود، یا صدای ضربه و ساییدگی شنیده میشود، عیبیابی اپراتوری را متوقف کنید. تغییر جریان درایور یا پارامترهای موتور بدون مستندات مدل، اقدام ایمن و عمومی نیست.
۵. توقف ناگهانی، قطع ارتباط یا خطای کنترلر
متن دقیق پیام خطا را ثبت کنید. سپس فایل و اتصال را جداگانه بررسی کنید: آیا همان فایل در نقطه ثابت متوقف میشود؟ آیا فایل ساده دیگری نیز همان مشکل را دارد؟ آیا اتصال رایانه یا کنترلر ناپایدار است؟
قبل از اجرای واقعی، مسیر ابزار را در نرمافزار پیشنمایش کنید و اگر دستگاه و دستورالعمل آن اجازه میدهد، Dry Run ایمن انجام دهید. نسخه نرمافزار، Post Processor و تنظیمات محورها باید با کنترلر سازگار باشند. فایل ناشناس یا خروجی نرمافزار نامطمئن را مستقیم روی قطعه اجرا نکنید.
۶. جابهجایی چوب یا MDF هنگام برش
اگر قطعه حرکت کند، نتیجه میتواند شبیه ایراد کالیبراسیون دیده شود. سطح تماس را تمیز کنید، تاب یا ناهمواری قطعه را بسنجید و مطمئن شوید گیره وارد مسیر ابزار نمیشود. نوع مهار باید با ابعاد قطعه، عملیات و میز دستگاه سازگار باشد.
برای قطعات کوچک یا نامنظم، صرفاً افزودن نیروی گیره راهحل عمومی نیست؛ مهار نامناسب میتواند قطعه را خم کند یا مسیر ابزار را ناامن سازد. روش تثبیت را پیش از شروع برش و با اسپیندل خاموش بازبینی کنید.
۷. خطای G-code یا حرکت برخلاف انتظار
پیش از نسبتدادن مشکل به سختافزار، این موارد را کنترل کنید:
- واحد میلیمتر/اینچ؛
- صفر قطعه و صفر ماشین؛
- جهت و محدودیت محور؛
- Post Processor متناسب با کنترلر؛
- ارتفاعهای امن و ترتیب عملیات؛
- پیشنمایش کامل مسیر ابزار.
اگر در پیشنمایش نیز مسیر اشتباه است، مشکل احتمالاً در فایل یا تنظیم CAM قرار دارد. اگر پیشنمایش صحیح است اما دستگاه متفاوت حرکت میکند، اجرای مجدد را متوقف و تنظیمات کنترلر/ماشین را با مستندات همان مدل بررسی کنید.
چه زمانی با پشتیبانی یا تعمیرکار تماس بگیریم؟
در این وضعیتها ادامه کار توصیه نمیشود:
- خطای برقی، جرقه، دود یا بوی سوختگی؛
- حرکت کنترلنشده یا احتمال برخورد؛
- داغشدن غیرعادی موتور، درایور، اسپیندل یا کابل؛
- لقی محسوس اسپیندل یا صدای مکانیکی شدید؛
- تکرار خطا پس از بررسیهای ساده و بازگشت تنظیمات به وضعیت مستند؛
- نیاز به بازکردن تابلو برق، تعویض سیمکشی یا تغییر پارامترهای حفاظتشده.
برای دریافت پاسخ دقیقتر، همراه درخواست پشتیبانی این اطلاعات را بفرستید: مدل دستگاه و کنترلر، شرح نشانه، زمان شروع مشکل، پیام خطا، تغییرات اخیر، فایل نمونه و عکس یا ویدئوی کوتاه.
چکلیست پیشگیری
- پیش از هر کار، ابزار و مهار قطعه را بازبینی کنید.
- گردوغبار و براده را با روش ایمن و مطابق دفترچه دستگاه پاک کنید.
- برنامه نگهداری سازنده را ثبت و اجرا کنید.
- نسخه سالم تنظیمات و فایلهای کاری را نگه دارید.
- تغییرات اپراتور، ابزار و پارامترها را ثبت کنید.
- پیش از فایل تازه، مسیر ابزار و نقطه صفر را کنترل کنید.
برای برنامه سرویس دورهای میتوانید راهنمای نگهداری CNC چوب را ببینید.
جمعبندی
عیبیابی مطمئن CNC چوب از تشخیص نشانه و توقف ایمن شروع میشود. ابتدا موارد ساده و قابل مشاهده مانند فایل، صفر، ابزار، مهار قطعه و مانع مسیر را بررسی کنید. تنظیمات تخصصی، مدار برق و اجزای داخلی باید بر اساس مستندات همان مدل و توسط فرد واجد صلاحیت بررسی شوند.
اگر هنوز در مرحله انتخاب دستگاه هستید، مدلهای CNC رومیزی و کاربرد هرکدام را مقایسه کنید. برای پروژههای متمرکز بر چوب و MDF نیز مشخصات سی ان سی چوب تکنو را براساس ابعاد قطعه و نوع عملیات بررسی کنید. اگر دستگاه دارید و خطا تکرار میشود، شرح خطا، مدل کنترلر و عکس یا ویدئو را برای بررسی پشتیبانی آماده کنید.
