راهنمای انتخاب ابعاد پروفیل آلومینیومی شیاردار؛ سری 20 تا 45
آنچه در این قسمت خواهید خواند
پاسخ سریع: انتخاب ابعاد پروفیل شیاردار
خلاصه کاربردی: انتخاب ابعاد پروفیل شیاردار با یک عدد ثابت انجام نمی‌شود. ابتدا دهانه، بار، جهت نیرو، لرزش و نوع اتصال را مشخص کنید؛ سپس سری مناسب را با داده مدل واقعی تطبیق دهید.
انتخاب ابعاد پروفیل آلومینیومی شیاردار فقط به بزرگ‌تر بودن مقطع وابسته نیست. نوع سازه، طول دهانه، محل تکیه‌گاه‌ها، وزن قطعات نصب‌شده، لرزش، جهت نیرو، نوع اتصال و امکان توسعه آینده همگی بر تصمیم اثر دارند. این راهنما سری‌های 20، 30، 40 و 45 را برای محدودکردن گزینه‌ها مقایسه می‌کند؛ انتخاب نهایی باید با مشخصات مدل دقیق و نقشه پروژه کنترل شود.
واقعیت موجودی سامو ماشین: همه پروفیل‌های این دسته سبک و T-Slot هستند. عدد سری یا ابعاد بیرونی به‌تنهایی ظرفیت بار، وزن متر، عرض شیار یا سازگاری اتصال را تعیین نمی‌کند.

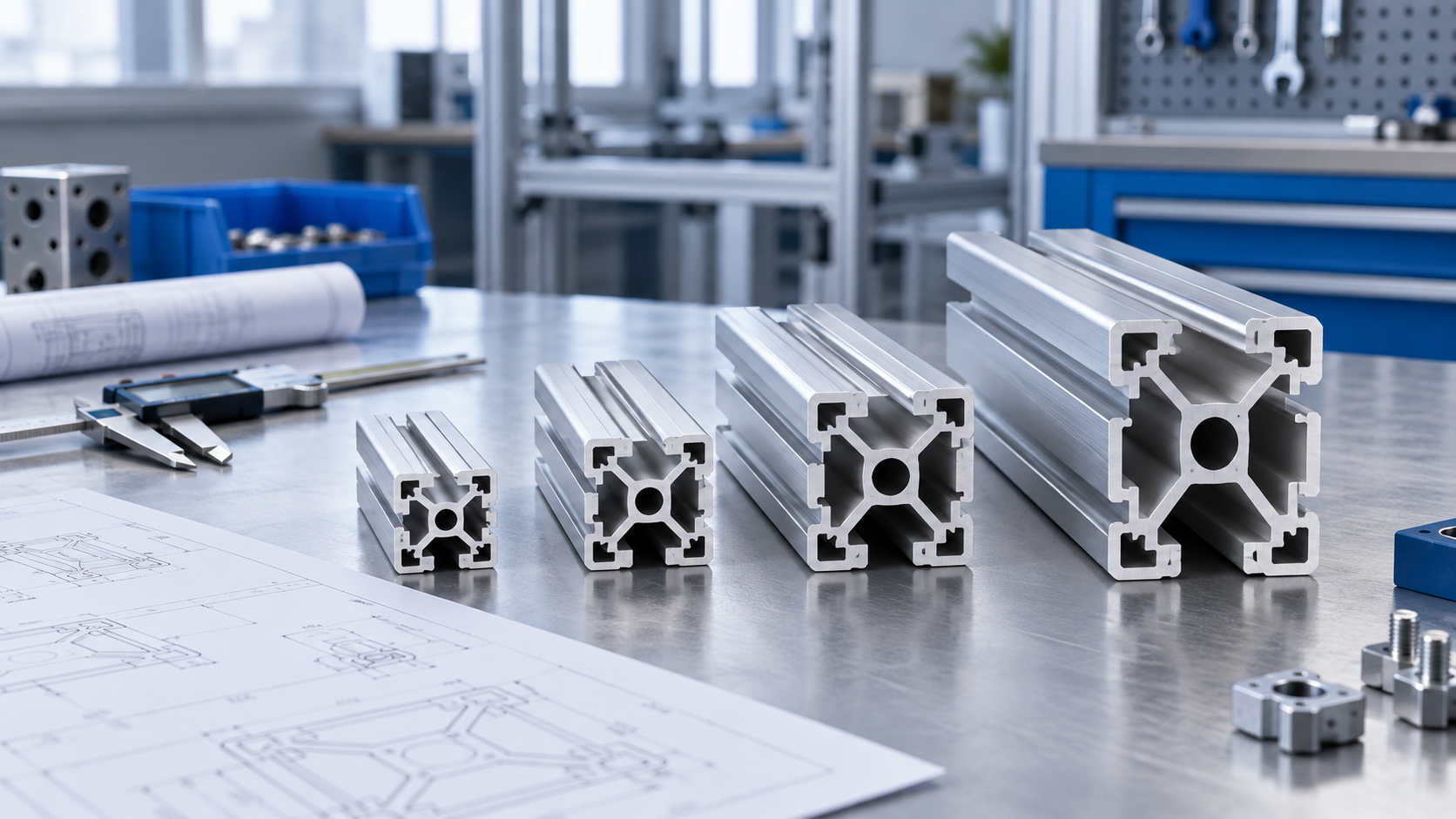

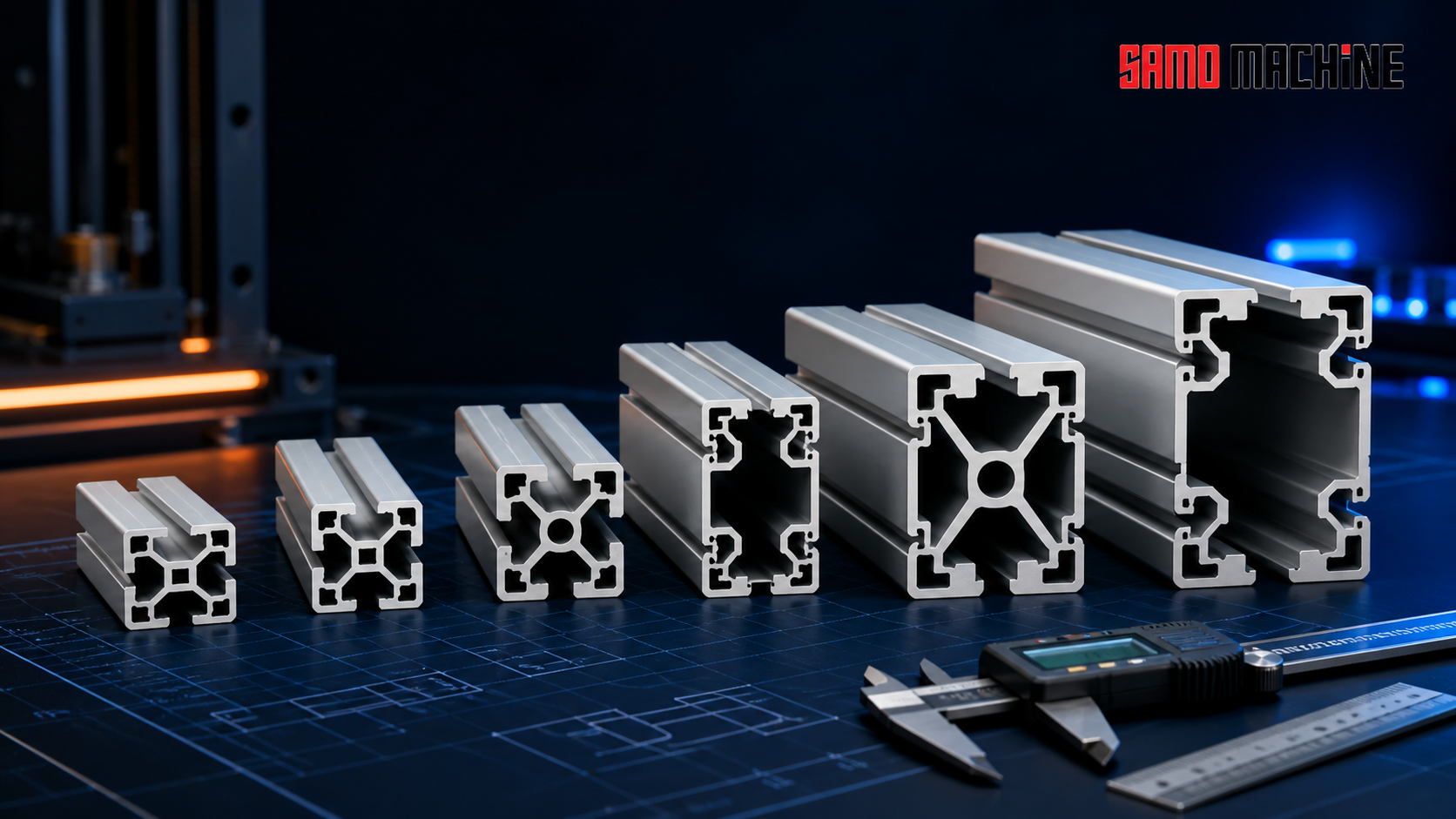

در این راهنما، سایزهای پرکاربرد 20×20، 20×40، 30×30، 30×60، 40×40 و 40×80 را از نظر کاربرد مقایسه می‌کنیم تا برای پرینتر سه‌بعدی، دستگاه CNC رومیزی، میزکار، کاور دستگاه یا فریم صنعتی انتخاب دقیق‌تری داشته باشید. برای مشاهده همه مدل‌ها می‌توانید به دسته پروفیل آلومینیومی شیاردار سامو ماشین مراجعه کنید.
پاسخ سریع: سری 20، 30، 40 یا 45؟
هر سری یک نقطه شروع برای بررسی است، نه حکم قطعی مهندسی. برای پروژه باربر، دقیق یا ایمنی‌محور از دیتاشیت معتبر و محاسبه استفاده کنید.
| مجموعه | نقطه شروع برای بررسی | کنترل ضروری |
|---|---|---|
| سری 20 | قاب جمع‌وجور و تجهیزات رومیزی | طول آزاد، شیار و اتصال |
| سری 30 | فریم متوسط و پایه تجهیزات | بار، دهانه و مهاربندی |
| سری 40 | میز کار و فریم ماشین | مقطع دقیق، جهت نصب و اتصال |
| سری 45 | فریم صنعتی با مقطع بزرگ‌تر | یراق سازگار، فضا و هزینه |
همه گزینه‌های فعلی سامو ماشین سبک و T-Slot هستند؛ مشخصات هر مدل را در صفحه محصول ببینید.
شش معیار اصلی برای انتخاب سایز پروفیل شیاردار
1. وزن و نوع بار
اول مشخص کنید پروفیل چه چیزی را تحمل می‌کند: وزن ثابت یک دستگاه، نیروی متغیر محور CNC، لرزش موتور، فشار اپراتور روی میز یا ترکیبی از این موارد. بار ثابت با نیروی ضربه‌ای و رفت‌وبرگشتی یکسان نیست. برای ماشین‌آلات، اثر شتاب و توقف محور می‌تواند به اندازه وزن قطعات مهم باشد.
2. طول دهانه بدون تکیه‌گاه
هرچه فاصله میان دو پایه بیشتر شود، خمش تیر به‌سرعت افزایش پیدا می‌کند. پروفیلی که در دهانه 30 سانتی‌متری کاملاً سفت به نظر می‌رسد، ممکن است در طول یک متر لرزش محسوسی داشته باشد. برای دهانه‌های بلند، افزایش ارتفاع مقطع یا اضافه کردن پایه میانی معمولاً از افزایش ساده عرض مؤثرتر است.
3. جهت نیرو و جهت نصب
در پروفیل‌های مستطیلی، جهت قرارگیری بسیار مهم است. برای مثال، وقتی پروفیل 40×80 به‌عنوان تیر افقی استفاده می‌شود، قرار دادن ضلع 80 میلی‌متری در راستای عمودی معمولاً مقاومت بیشتری در برابر خمش عمودی ایجاد می‌کند. نصب همان پروفیل به‌صورت خوابیده رفتار سازه را تغییر می‌دهد.
4. سختی و لرزش مجاز
گاهی پروفیل از نظر تحمل تنش ایمن است، اما تغییر شکل آن برای دقت دستگاه زیاد است. در CNC و پرینتر سه‌بعدی، هدف فقط نشکستن سازه نیست؛ محور باید هنگام شتاب‌گیری و برش، جابه‌جایی و ارتعاش کمی داشته باشد. به همین دلیل معیار خیز و سختی اغلب مهم‌تر از ظرفیت وزنی اسمی است.
5. شیار، پیچ و یراق‌آلات
سری‌های مختلف ممکن است شیار 6، 8 یا ابعاد دیگری داشته باشند. قبل از خرید، سازگاری مهره تی، نبشی، پیچ، لولا، چرخ، درپوش و اتصالات مخفی را بررسی کنید. انتخاب پروفیل قوی بدون اتصال مناسب، یک سازه ضعیف می‌سازد.
6. امکان توسعه آینده
اگر قرار است بعدها کاور، محور جدید، موتور قوی‌تر یا تجهیزات جانبی اضافه شود، کمی حاشیه اطمینان منطقی در نظر بگیرید. مدولار بودن پروفیل شیاردار زمانی ارزشمند است که فضای کافی برای افزودن اتصال و قطعه باقی بماند.
مقایسه سری‌های 20، 30، 40 و 45
سری 20؛ برای سازه‌های جمع‌وجور
برای قاب تجهیزات، پروژه‌های رومیزی و اعضای فرعی می‌توان سری 20 را بررسی کرد. برای دهانه بلند یا بخش حساس، تنها براساس قیمت تصمیم نگیرید. مشاهده پروفیل‌های سری 20 را با نقشه پروژه مقایسه کنید.
سری 30؛ برای فریم‌های متوسط
در فریم دستگاه، پایه تجهیزات و سازه‌های ماژولار متوسط می‌توان سری 30 را بررسی کرد. طول، جهت بار، مهاربندی و اتصال نتیجه را تغییر می‌دهند. بررسی مجموعه سری 30 را ببینید.
سری 40؛ برای پایداری بیشتر
برای میز کار، فریم ماشین و اعضای نیازمند پایداری بیشتر می‌توان سری 40 را مقایسه کرد. بزرگ‌تر بودن مقطع به‌تنهایی کافی نیست؛ وزن متر، ساختار داخلی و محل اتصال را کنترل کنید. مقایسه گزینه‌های سری 40 را ببینید.
سری 45؛ مقاطع بزرگ‌تر برای فریم صنعتی
در فریم‌های صنعتی و گره‌های دارای سطح اتصال بیشتر می‌توان سری 45 را بررسی کرد، اما این سری برای هر پروژه لزوماً بهتر نیست. فضای نصب، وزن نهایی، هزینه و یراق سازگار را هم‌زمان بسنجید. دیدن پروفیل‌های سری 45 را ببینید.
انتخاب پروفیل بر اساس نوع پروژه
پرینتر سه‌بعدی
برای پرینتر کوچک، 20×20 اغلب برای ستون‌ها و قاب کافی است و 20×40 می‌تواند برای تیرهای محور یا قسمت‌هایی که لرزش بیشتری دارند مفید باشد. در پرینترهای بزرگ‌تر یا CoreXY، مربع بودن فریم و صلبیت گوشه‌ها بسیار مهم است؛ بنابراین کیفیت برش و نبشی‌ها را دست‌کم نگیرید.
CNC رومیزی و CNC چوب
برای CNC کوچک، 20×40 یا 30×30 ممکن است در بخش‌های فرعی استفاده شود، اما تیر گنتری و شاسی اصلی معمولاً به مقطع بلندتر و مهاربندی بهتر نیاز دارد. در ابعاد متوسط، 30×60، 40×40 یا 40×80 بسته به طول محور، وزن اسپیندل و نیروی برش بررسی می‌شوند. CNC با اسپیندل پُرجرم یا شتاب بالاتر نسبت به دستگاه حکاکی سبک به بررسی دقیق‌تری برای فریم نیاز دارد.
میزکار و شاسی صنعتی
برای میز سبک، 30×30 می‌تواند اقتصادی باشد. اگر تجهیزات پُرجرم روی میز نصب می‌شوند یا طول میز زیاد است، مقاطع بزرگ‌تر باید همراه با پایه، مهاربندی و محاسبه بررسی شوند. اضافه کردن مهاربند مورب و پایه میانی گاهی از افزایش ابعاد همه اعضا مؤثرتر است.
حفاظ و کاور دستگاه
کاور پلکسی، توری یا ورق سبک معمولاً با مقاطع جمع‌وجور قابل بررسی است. سری 20 برای کاورهای کوچک و سری 30 برای حفاظ‌های بزرگ‌تر مناسب است. وزن درها، تعداد لولاها و احتمال ضربه را در نظر بگیرید.
نوار نقاله و سازه مدولار
در نوار نقاله، علاوه بر وزن بار، کشش تسمه، لرزش موتور و فاصله پایه‌ها مهم است. استفاده از تیر مستطیلی در اعضای طولی و مقطع مربعی در پایه‌ها، ترکیب متداولی است؛ اما طراحی نهایی باید با شرایط واقعی کار تطبیق داده شود.
پروفیل مربعی بهتر است یا مستطیلی؟
پروفیل مربعی مثل 30×30 یا 40×40 در دو جهت رفتار متقارن‌تری دارد و برای ستون، پایه و فریم عمومی مناسب است. پروفیل مستطیلی مثل 20×40، 30×60 یا 40×80 در جهت ضلع بلند سخت‌تر است و برای تیر افقی یا محور یک‌جهته مزیت دارد. اگر نیرو از چند جهت وارد می‌شود، فقط ارتفاع مقطع را نبینید و پیچش سازه و نوع اتصال را هم بررسی کنید.
موجودی فعلی: پروفیل سبک و T-Slot
همه پروفیل‌های فعلی این دسته سبک و T-Slot هستند. سبک بودن به معنی مناسب بودن خودکار برای هر پروژه نیست؛ طول، مقطع دقیق، اتصال و شرایط بار باید بررسی شوند. اگر داده‌ای مانند وزن متر یا ممان اینرسی در صفحه محصول منبع روشن ندارد، برای تصمیم مهندسی دیتاشیت معتبر دریافت کنید.
چطور خمش پروفیل را دقیق‌تر بررسی کنیم؟
برای تیرهای حساس، سه داده اهمیت ویژه دارند: طول آزاد، بار و ممان اینرسی مقطع. با افزایش طول دهانه، خیز به‌شدت بیشتر می‌شود؛ به همین دلیل کاهش فاصله پایه‌ها یا افزودن تکیه‌گاه میانی می‌تواند بسیار مؤثر باشد. در طراحی دقیق، نوع تکیه‌گاه و محل اعمال بار نیز در فرمول خیز وارد می‌شود. اگر دقت دستگاه یا ایمنی سازه حیاتی است، محاسبات را با مشخصات فنی واقعی پروفیل و نظر طراح مکانیک انجام دهید.
- بار گسترده روی میز با بار متمرکز در مرکز تیر یکسان نیست.
- اتصال لق یا نبشی ضعیف می‌تواند خیز کل سازه را بیشتر کند.
- گنتری بلند علاوه بر خمش، در معرض پیچش قرار دارد.
- برای دستگاه دقیق، فرکانس ارتعاش و رزونانس نیز مهم است.
اشتباهات رایج هنگام خرید پروفیل آلومینیومی شیاردار
- انتخاب فقط بر اساس قیمت: صرفه‌جویی اولیه ممکن است با دوباره‌کاری و لرزش دستگاه از بین برود.
- نادیده گرفتن طول دهانه: یک سایز ثابت در طول‌های مختلف رفتار یکسان ندارد.
- استفاده از مقطع مستطیلی در جهت اشتباه: جهت ضلع بلند روی سختی خمشی اثر جدی دارد.
- عدم بررسی سازگاری شیار و یراق: پیچ و مهره نامتناسب، مونتاژ را پرهزینه می‌کند.
- تمرکز روی پروفیل و بی‌توجهی به اتصال: صلبیت سازه به ضعیف‌ترین گره آن محدود می‌شود.
- فرض یکسان بودن همه 40×40ها: ضخامت و ساختار داخلی می‌تواند متفاوت باشد.
- نداشتن حاشیه برای توسعه: افزودن محور یا کاور در آینده ممکن است ظرفیت فریم را تغییر دهد.
چک‌لیست نهایی انتخاب سایز
- ابعاد کلی سازه و طول آزاد هر تیر را مشخص کنید.
- وزن ثابت، نیروهای حرکتی و جهت بار را بنویسید.
- میزان خیز و لرزش قابل‌قبول را تعیین کنید.
- بین سری 20، 30 و 40 یک گزینه اولیه انتخاب کنید.
- برای تیر یک‌جهته، مقطع مستطیلی و جهت نصب آن را بررسی کنید.
- وزن واحد طول و ممان اینرسی مدل دقیق را از جدول فنی کنترل کنید.
- شیار، مهره تی، نبشی، پیچ و اتصالات سازگار را هم‌زمان انتخاب کنید.
- مهاربندی، پایه میانی و امکان توسعه آینده را در طرح لحاظ کنید.
سؤالات متداول
برای ساخت پرینتر سه‌بعدی چه سایزی مناسب است؟
برای مدل‌های کوچک، 20×20 انتخاب رایجی است و 20×40 در تیرهای حساس می‌تواند سختی بیشتری ایجاد کند. برای ابعاد بزرگ‌تر، وزن هد و نوع سینماتیک باید جداگانه بررسی شود.
برای CNC رومیزی 30×30 بهتر است یا 40×40؟
پاسخ به طول محور، وزن اسپیندل و نیروی برش بستگی دارد. 30×30 برای برخی بخش‌ها قابل بررسی است، اما شاسی CNC با بار یا دهانه بیشتر ممکن است به مقطع بزرگ‌تر، مهاربندی یا تکیه‌گاه بیشتر نیاز داشته باشد.
آیا مقطع بزرگ‌تر همیشه انتخاب بهتری است؟
خیر. انتخاب به طول، جهت بار، اتصال، فضای نصب، داده‌های فنی و هزینه وابسته است. مقطع بزرگ‌تر بدون نیاز واقعی می‌تواند وزن و هزینه پروژه را افزایش دهد.
شیار 6 بهتر است یا شیار 8؟
«بهتر» بودن مطلق وجود ندارد. شیار باید با سری پروفیل، نوع مهره و اتصالات پروژه سازگار باشد. برای بار و اتصالات بزرگ‌تر، شیار 8 رایج است؛ در سازه کوچک، شیار 6 جمع‌وجورتر است.
چرا پروفیل با سایز مشابه، قیمت متفاوت دارد؟
وزن واحد طول، ضخامت دیواره، کیفیت آلیاژ و آنودایز، هندسه داخلی، دقت تولید و برند می‌توانند متفاوت باشند. مقایسه را فقط بر اساس ابعاد بیرونی انجام ندهید.
آیا می‌توان ظرفیت تحمل بار را فقط با سایز تعیین کرد؟
خیر. ظرفیت و خیز به طول، نوع تکیه‌گاه، محل بار، ممان اینرسی، جهت مقطع و اتصال‌ها وابسته است. برای کاربرد حساس باید مدل دقیق محاسبه شود.
جمع‌بندی
برای انتخاب سایز پروفیل آلومینیومی شیاردار، ابتدا کاربرد، طول دهانه و جهت نیرو را مشخص کنید؛ سپس سری و هندسه مقطع را انتخاب کنید و در پایان با جدول فنی مدل دقیق، خیز و سازگاری اتصالات را کنترل کنید. سری 20 برای پروژه‌های سبک، سری 30 برای فریم متوسط و سری 40 برای سختی و دهانه بیشتر، یک دسته‌بندی اولیه مفید است. در تیرها، مقطع مستطیلی با جهت نصب درست اغلب کارآمدتر است و در همه پروژه‌ها کیفیت اتصال و مهاربندی به اندازه خود پروفیل اهمیت دارد.
برای انتخاب مدل مناسب، دسته پروفیل‌های آلومینیومی شیاردار سامو ماشین را ببینید. لینک چند محصول منتخب پس از تأیید شما به همین بخش و مثال‌های مرتبط افزوده می‌شود.
