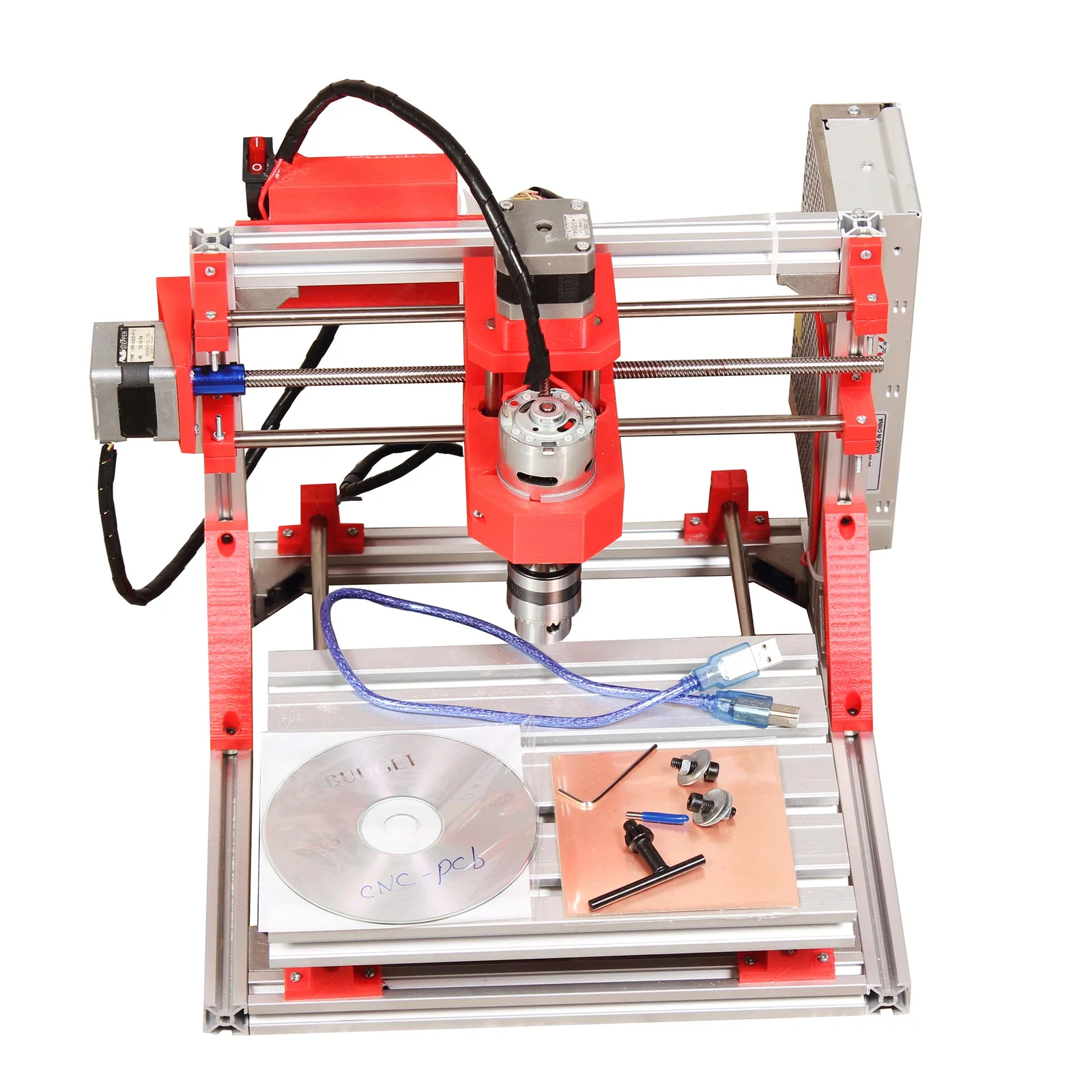

سی ان سی pcb
دستگاه سی ان سی رومیزی pcb دستگاهی سبک و ارزان و کارآمد برای کار های شما میباشد
که میتوانید با در اختیار داشتن این سی ان سی مدار های چاپی خود را به راحتی با استفاده از
این دستگاه سی ان سی فرزکاری کنید این سی ان سی رومیزی دارای دقت حرکتی یکنواخت میباشد
که این قابلیت باعث میشود شما بتوانید در عملیات براده برداری مد نظرتان نتیجه مطلوب را بگیرید این
دستگاه دارای اسپیندل پر قدرت و های اسپید میباشد که بازه سرعت این اسپیندل از 10000 دور تا 20000
دور قابل تغییر میباشد که همین امر باعث خوش تراش شدن قطعه شما میشود و شما به راحتی میتوانید
بر روی چوب و مدار چاپی نقشه خود را پیاده کنید

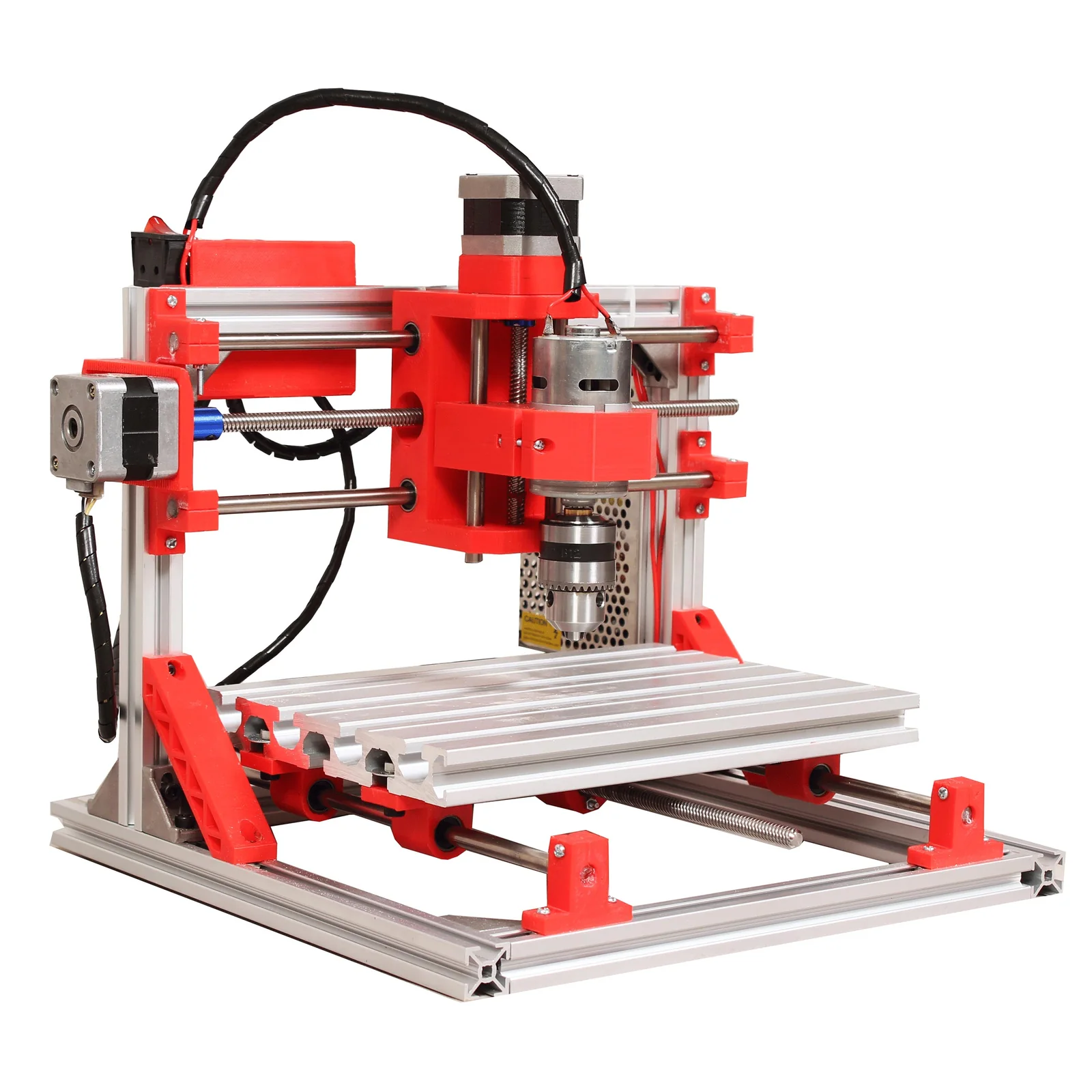

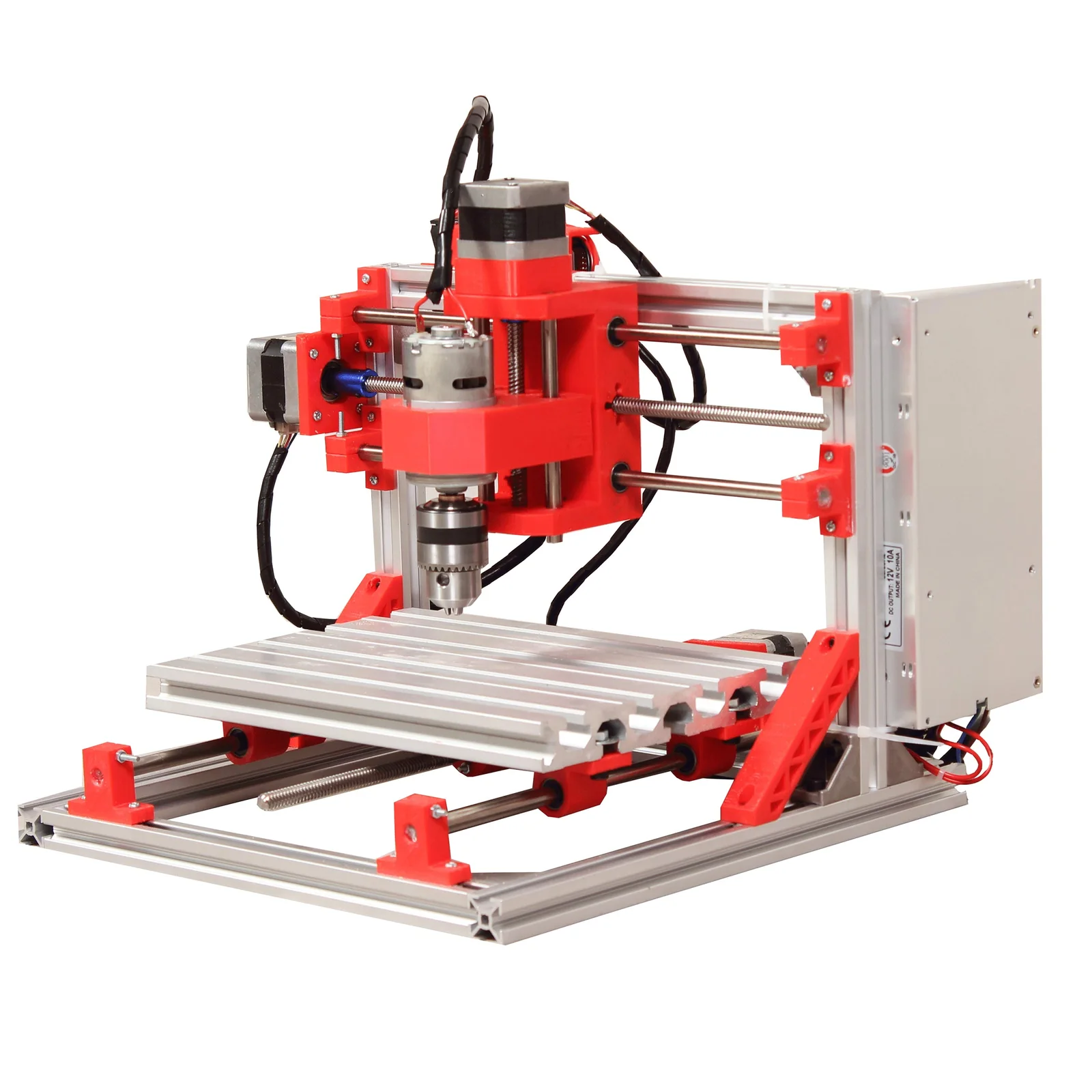

همانطور که مشاهده میکنید شاسی این دستگاه آلومینیومی میباشد که همین امر باعث میشود استحکام
دستگاه شما بیشتر باشد و چون اسپیندل این دستگاه بلبرینگی میباشد برای همین لرزشی ایجاد نخواهد کرد
علاوه بر این موضوع محور Z این دستگاه نیز با استفاده از تکنولوژی پرینت سه بعدی ساخته شده است که دقیقا
اندازه خود اسپیندل میباشد که همین امر نیز باعث فیت بودن و حذف لقی شده است

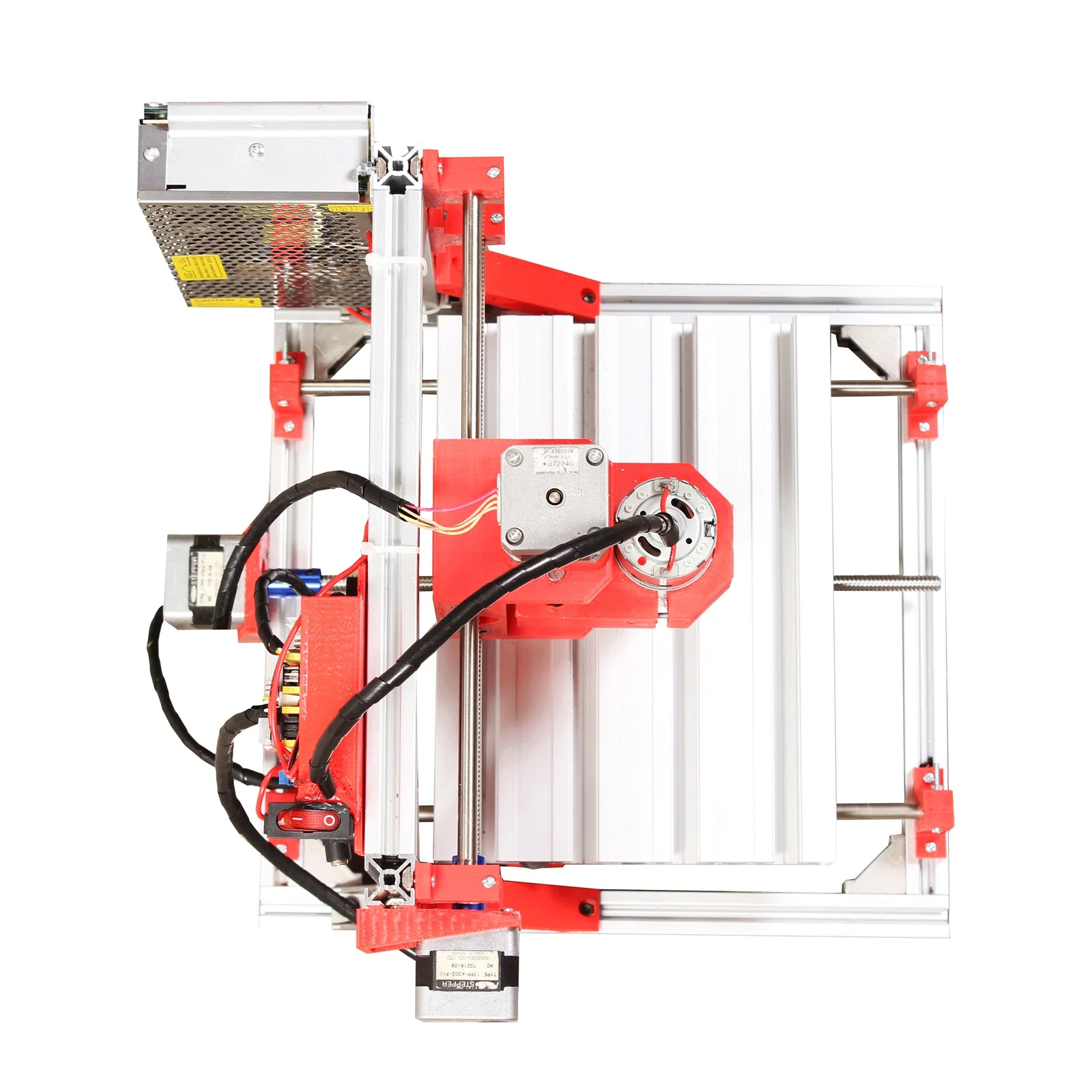

نمایی دیگر از دستگاه را مشاهده میکنید که از نحوه وصل شدن موتور را به شما نشان میدهد
شفت های استفاده شده در این دستگاه هاردکروم میباشند که همین امر باعث میشود
وزن بیشتری را تحمل کند و هیچ موقع دچار زنگ زدگی نشود
این دستگاه دارای موتور های پر قدرت پله ای میباشند
نرم افزار کنترلر این دستگاه GRBL میباشد که یکی از بهترین کنترلر های موجود بازار میاشد
و مناسب برای سی ان سی های سری رومیزی میباشد
نقاط قوت دستگاه سی ان سی PCB
- سی دی راهنمای فارسی و راه اندازی ساده
- دقت بسیار بالا و یکنواختی در دقت (تکرار پذیری)
- قابلیت مونتاژ PCB
- فلزکاری بر رو فیبر مسی
- سایز رومیزی، کم وزن و قابل حمل
- شامل نرم افزارهای کاربردی مورد نیاز
- آموزش 0 تا 100 جی کد گیری برای PCB
- سی دی راهنمای فارسی و راه اندازی ساده
- امکان تبدیل عکس به Gcode
مشخصات فنی :
در این بخش میخواهیم در مورد مشخصات فنی این دستگاه با شما صحبت کنیم
ابعاد 180*250*140میلی متر
نوع موتور استپر موتور (موتور های پله ای )
تعداد محور دستگاه: 3 محور
دقت حکاکی: 0.01
سرعت اسپیندل 12000 تا 20000 دور بر دقیقه
مناسب برای کار روی سطوح: فیبر مسی
اطلاعاتی مهم دیگری در مورد دستکاه:
کالیبره شده و آماده استفاده میباشد
مناسب برای حکاکی و برش با ضخامت چند میلی متر
سایز رومیزی، کم وزن و قابل حمل
شامل نرم افزارهای کاربردی مورد نیاز
امکان تست قبل از اجرای برنامه کاری بر روی نرم افزار
با ویدیویی که در زیر همین نوشته میگذاریم به شما نشان میدهیم که لرزش
بدنه ای در این دستگاه وجود ندارد و این سی ان سی pcb کاملا بدون لرزش میباشد
علاوه بر ویدیوی بالایی که در سایت قراردادیم دو ویدیو دیگر نیز در زیر همین
نوشته وجود دارد که اثبات تمام حرف هایمان را به شما نشان میدهد
با دیدن این دو ویدیو متوجه شدید که دستگاه دارای دقت یکنواخت میباشد و علاوه بر آن متوجه شدید
که میتوانید قبل از کار دستگاه نحوه کار آن را به صورت فیلم ببینید که این امر باعث میشود اگر
مشکلی در نقشه شما باشد شما قبل از خراب کردن قطعه کارتان متوجه ان مشکل شوید
و نسبت به تصحیح نقشه تان اقدام فرمایید
برای خرید سی ان سی رومیزی به صفحه زیر سر بزنید.
علیرضا حسنی –
سلام خسته نباشید من ازتون قبلا کیت پرینتر گرفتم راضی هستم ازتون…الان اینم میخوام بگیرم…ابزار های pcb رو هم دارید؟؟
مدیر فنی –
بله دارد
هادی –
سلام ابعاد ی که میشه برد رو زیرش گذاشت چند در چنده و به کامپیوتر وصل میشه .برنامه خاصی رو برای طراحی برد داره یا نه
مدیر فنی –
در پاسخ به سوالات شما
ابعاد میز دستگاه 250mm*180mm میباشد
کنترلر دستگاه انلاین (نیاز به اتصال به کامپیوتر) بوده و قابلیت افزودن کنترلر افلاین(بدون نیاز به کامپیوتر دارای lcd) را دارد
برنامه طراحی خاصی نیز ندارد و با اکثر نرم افزار ها نیز سازگار میباشد.
هادی –
ببخشید وقتی این دستگاه خریداری شد نیاز به مته وشاید چیز دیگری نیست یا باید جدا گانه تهیه شود .مخصوصا برای طراحی برد .ودر آخر قطعه چگونه روی صفحه ثابت میشود ممنون
مدیر فنی –

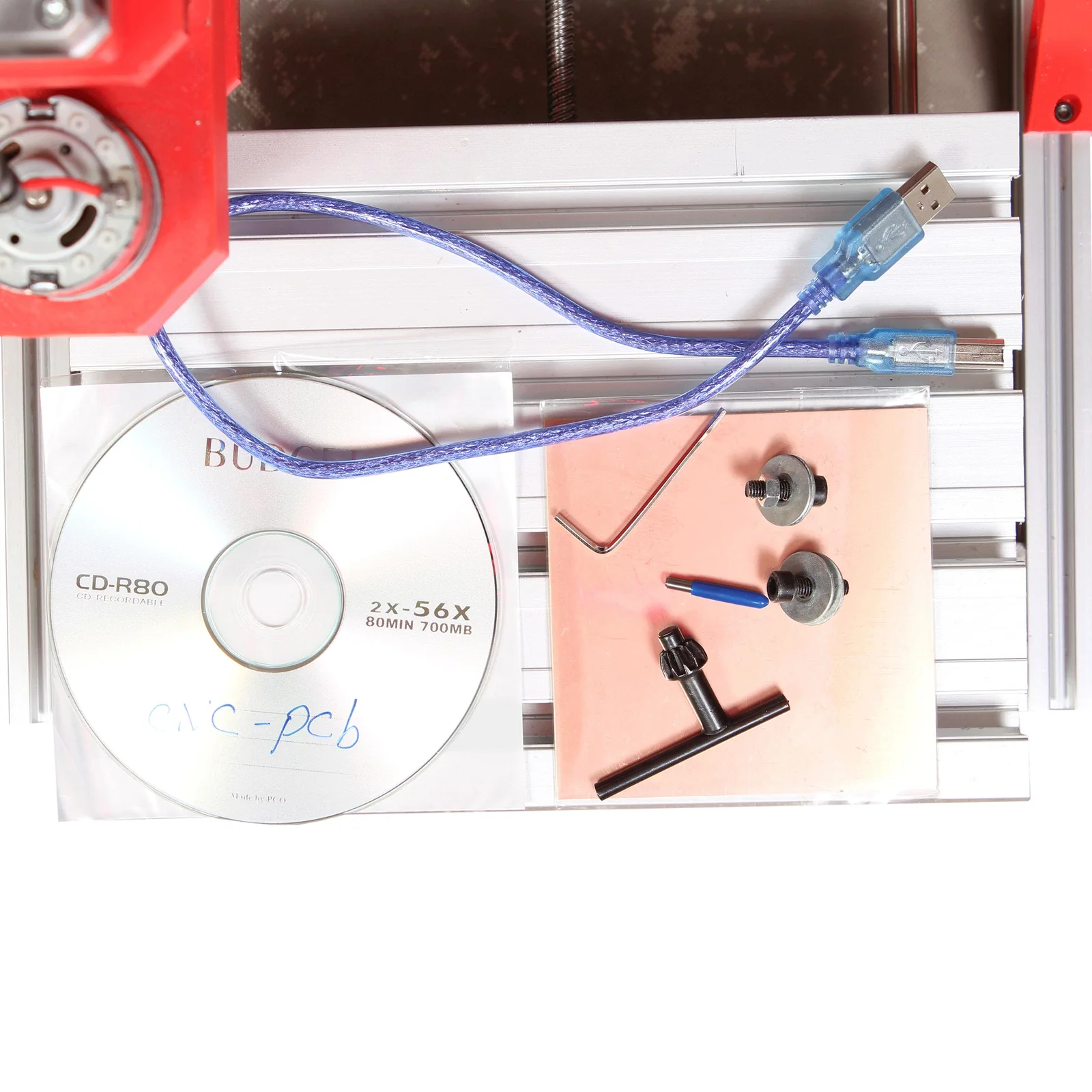

همراه با دستگاه برای شما 1عدد ابزار pcb ارسال میشه ولی ابزار الات اضافی از جمله مته و… باید به صورت جداگانه تهیه شود
و قطعه به کمک پیچ و مهره روی میز دستگاه ثابت میشود
هادی –
سرمنده خوب چه سایزی مته باید گرفت برای طراحی کیت چیز دیگری هم احتیاجه از کجا باید گرفت
مدیر فنی –
برای اطلاعات بیشتر با واحد پشتیبانی در تماس باشید
سعید –
سلام . دوستان این دستگاهای میلینگ سی ان سی یه ویدیو دیدم که بعد از برش اومد کل برد رو چاپ سبز کرد گذاشت خشک شه . حتی روی پد ها . دوباره برد رو گذاشت زیر CNC و فنر 30 انداخت زیر مته . این دفعه CNC فقط اون چاپ سبز روی پد هارو کند .دستگاه میلینگ شما هم این کارو میکنه ؟ یا بعد برای چاپ سبز باید از همون روش کاغذ ترنسپرنت استفاده کرد ؟
بعد با این میلینگ ها میشه دو رو زد ؟
محمد آقابالازاده (خریدار محصول) –
درود بر شما دوست عزیز محبت کنید فیلم مورد نظر را برایمون ارسال کنید تا بتونیم بهتر راهنماییتون کنیم
سیدرضا –
با سلام
آیا قطعات بدنه تمام فلزی هستند؟
اندازه کاری این ماشین چند در چنده؟
قطعات و تجهیزات نو هستند یا دست دوم؟
دقت علمی و دقت عملی دستگاه؟
سیستم کنترلر این دستگاه چیست؟
سرعت دستگاه چند میلیتر در ثانیه؟
سرعت دستگاه چند سوراخ در ثانیه؟
با سپاس فراوان
محمد آقابالازاده (خریدار محصول) –
با سلام خدمت شما
جواب تمام سوال های شما در قسمت توضیحات موجود هستش اما براتون کامل توضیح میدم
ابعاد این دستگاه 220*180*60 میلی متر میباشد
بله تمام قطعات فلزی هستند به جز قطعات قرمز رنگ که با تکنولوژی پرینت سه بعدی برای این کار طراحی شده است
بله تماما نو هستند
سیستم کنترلر این دستگاه اردوینو میباشد
سرعت دستگاه رو با سوراخ زدن حساب کردنش شاید صحیح نباشه چون اندازه سوراخ متفاوت
سیدرضا –
قابلیت افزایش سایز تاچه اندازه ای رو داره؟
محمد آقابالازاده (خریدار محصول) –
برای این موضوع تماس بگیرید
محمد –
سلام
ایا قابلیت نصب لیزر را دارد؟
صدرا محمدی –
سلام بله دارد هماهنگ کنید با همکاران ما
میتونید توی قسمت یادداشت خرید هماهنگ کنید
سید محمد رضا موسوی –
با سلام و خسته نباشید
لطفا هزینه این cnc با کنترلر افلاین با ال سی دی 12864 کارکتری اعلام بفرمایید
صدرا محمدی –
به زودی موجود میشه توی سایت کلا با شکل ظاهری دیگه و ویژگی های جدید سی ان سی رومیزی افلاین
مجتبی خدادادی –
سلام . لطفا اطلاعات بیشتری در مورد عملکرد دستگاه ارائه بدین .
محمد آقابالازاده (خریدار محصول) –
سلام اگر نیاز به اطلاعات بیشتری دارید با شماره های داخل سایت تماس بگیرید
ماهان –
سلام چه سایزی رو میزنه؟این سایزی که ذکر شده سایز خود دستگاه هستش درسته؟سایز کارگیرش چقدره
reza.sp69 –
آیا امکان نصب اوور فرز یا فرز انگشتی روی این دستگاه وجود دارد؟
مهدی –
سلام
میشه با اضافه کردن اکسترود به این کیت به پرینتر سه بعدی تبدیل بشه ؟
محمد آقابالازاده (خریدار محصول) –
پارامتر های دیگری نیز هست که میبایست رعایت بشه
میثم –
سلام . خسته نباشید .
برای کار با چوب هم جواب میده ؟
واینکه ابعاد کارگیر دستگاه بخصوص محور z چقدر است ؟
ممنون .
ser_mo –
بله با این دستگاه سی ان سی pcb شما میتوانید روی چوب هم ماشین کاری کنید
کورس مفید محور z هفت سانتی متر
sinakamrava3118 –
سلام این cnc با اون cncای که قیمتش 2میلیون 100 هستش چه فرقی داره؟
dms_tehrani –
سلام میشه گفت فرقی نداره فقط یکیشون کیت هستش و دیگری دستگاه مابه تفاوت قیمتشون همینه
به خاطر اسمبل و کالیبر کردنشه که یه خورده هزینش بالاتره
محمد –
سلام وقت بخیر ایا این cnc و نمونه تمام فلزیش دقت کافی برای چاپ pcb رو داره؟
ser_mo –
سلام بله البته
نمونه سی ان سی رومیزی مینی تکنو رو مشاهده کنید داخل سایت کتگوری سی ان سی رومیزی
علی –
سلام وقت بخیر
آیا دستگاه با نرم افزار آلتیوم و پروتل سازگار هست و براحتی طرح مدارچاپی رو فیبر در میاره؟
گارانتی دستگاه چقدره؟
و هزینه ارسال به شهرستان؟
ضمنا شما تو تبریز نماینده فروش دارید؟
سپاسگزارم
موفق باشید
صدرا محمدی –
سلام وقت بخیر باید خروجی dxfبگیرین و از خروجی جیکد بگیرین و هزینه ارسال بسته به روش ارسال از 30 تا 90 هزار متفاوته
رضا ابراهیمی –
درود و عرض ادب،
من پارسال این محصول رو خریدم. اما سی دی مربوطه را گم کردم.
آیا امکان دارد اطلاعات سی دی را مجدد برایم ایمیل کنید؟
مدیر عامل –
لطفا با پشتیبانی هماهنگ بشین
ahmadasgari93 –
سلام داداش اگر پول بیشتر بدیم میشه یک موتور پرقدرت روش بزنی که برای خودم حداقل روزی 20 برد بسازم باهاش شاید رفتم تو کار فروش برد البته داداش من فعلا این را نخریدم پس نمی تونم چیزی را که نخرید قضاوت کنم ولی چون تعمیر کار هستم اون موتور سشوار هست دوست دارم یک موتوری شبیه موتور دریل روش باشه تا قوی باشه و زود گرم نکنه بسوزه بعد ایا دقت ان برای پی سی بی خوب هست صادقانه پاسخ بدید چون کار خوب باعث به وجود امدن اعتبار میشه مثلا اگر من این را بخرم اگر کارش خوب باشه به چند نفر می گم به فرض دستگاه فلانی کارش خیلی خوب هست ولی اگر کارش بد باشه فقط میشه یه بار بی زحمت بهم پاسخ بدید
مدیر عامل –
سلام وقت بخیر دستگاه مدل ریل واگن رو هم مشاهده بکنین با دقت تر از این مدل هستش
بابک –
سلام و درود ؛میشه با این دستگاه شاسی لامپ دست ساز رو ساخت؟؟؟
مدیر فنی –
سلام بله
علیرضا –
سلام با این دستگاه میشه به صورت اتوماتیک سوراخ‌های pcb رو زد یا نه؟
themanager –
سلام وقت بخیر
برای کار های خانگی کاربرد داره و برای دقت بیشتر مدل های صنعتی رو هم مشاهده بکنین
