لیست قطعات آماده سی ان سی رومیزی
اگر شما قصد ساختن یک سی ان سی برای خود را دارید قطعا اولین فکری که به ذهن شما میرسد
تهیه لوازم مورد نیاز سی ان سی میباشد ما به شما کیت سی ان سی را پیشنهاد میکنیم با استفاده
از این کیت شما قادر خواهید بود سی ان سی با مشخصات زیر برای خود بسازید لازم به ذکر است که شما
با در اختیار داشتن این کیت دیگر نیازی به قطعه دیگری نخواهید داشت و بدون داشتن مشکلی سی ان سی
خود را خواهید ساخت گروه ماشین سازی سامو ماشین متعهد میشود که تمام سوالات شما را درمورد ساخت سی ان سی رفع کند
و شما را تا پایان ساخت این دستگاه یاری کند اگر بخواهیم به صورت کلی به پروسه ساخت سی ان سی
بپردازیم مطمئنا ساخت سی ان سی کار آسانی نیست اگر راهنمایی نداشته باشید . ساخت سی ان سی از دو
بخش تبعیت میکند بخش اول ساخت بدنه سی ان سی میباشد و بخش دیگر راه اندازی قسمت نرم افزاری این دستگاه که
گروه ماشین سازی سامو ماشین در هر دو بخش شما را همیاری خواهد کرد
راه اندازی شاسی کیت سی ان سی:
برای ساخت شاسی سی ان سی شما قبل از هر چیزی نیاز به لیست قطعات دارید و بعد از لیست قطعات شما نیاز
به تهیه این لیست دارید سامو ماشین این کار را برای شما فراهم نموده و لیستی از قطعات مورد نیاز برای ساخت این
مدل سی ان سی در اختیار شما قرار میدهد
لیست قطعات موجود در کیت سی ان سی به شرح زیر میباشد
-
برد آردوینو یونو ایتالیایی
-
پاور هوشمند 12 ولت 30 امپر با جنس مرغوب
-
شیلد سی ان سی مخصوص برد آردوینو ( چهار محور)
-
درایور های a4988 با کیفیت مرغوب
-
استپر موتور های در حد نو
-
میز شیار دار الومینیومی در ابعاد 250*180
-
نبشی های الومینیومی برای اتصال پروفیل ها
-
براکت نگهدارنده شفت
-
ابزار گیر سی ان سی رابط اسپیندل با ابزار حکاکی و برشکاری
-

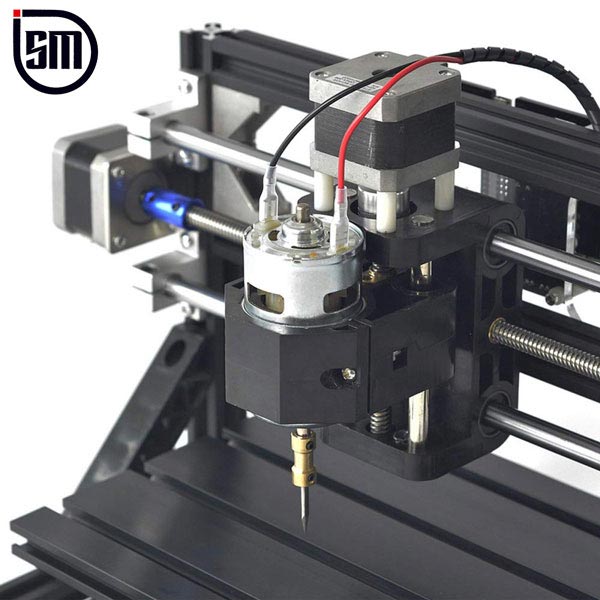

اسپیندل پر قدرت و مناسب برای این دستگاه با 10000 تا 20000دور بر دقیقه
-
سوکت (برای اتصال موتور ها به برد)
-
مهره های تی شکل مناسب برای بدنه این پرینتر سه بعدی
-
پروفیل آلمینیومی شیاردار ضد لرزش
-
نگهدارنده شفت برای شفت ها
-
پیچ های لیداسکرو قطر 8 میلی متر با گام 8 میلی متر مناسب برای این دستگاه
-
شفت هاردکروم
-
دارای براکت مخصوص برای اسپیندل این دستگاه سی ان سی
-
بلبرینگ های با کیفیت مرغوب متناسب برای شفت های این دستگاه
-
کوپلینگ ها برای اتصال موتور به پیچ ها
-
پیچ و مهره (بیشتر از تعداد لازم برای ساخت این دستگاه)
-
دی وی دی آموزشی (دارای پشتیبان مجزا در تلگرام و واتس اپ)
-
کابل مناسب برای اتصال برد به کامپیوتر
-
نگهدارنده بلبرینگ
-
مهره ضد لقی لیداسکرو
-
قطعات پرینتی با دقت و زیبای خاص
-
سیم و اتصالات
انداره کارگیر این دستگاه 180*220*50 میلی متر میباشد که شما میتوانید تمام این اندازه را ماشین کاری کنید

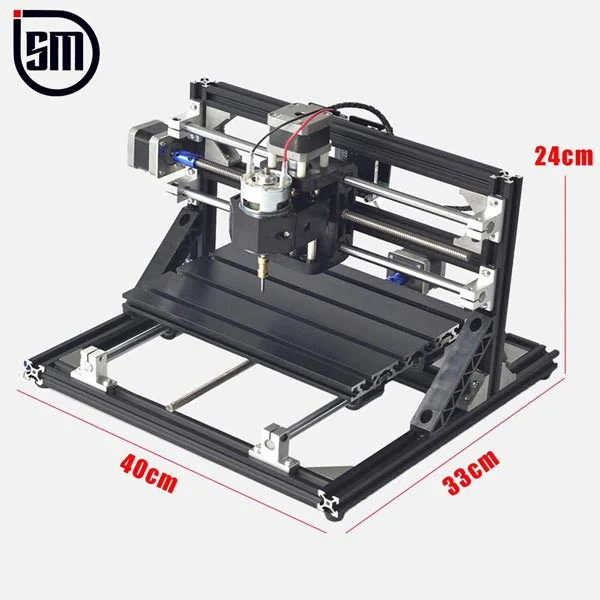

شما با در اختیار داشتن این کیت سی ان سی میتوانید سی ان سی رومیزی با ابعاد 320*300*180 میلی متر را برای خود بسازید
که از این ابعاد میتوانید 180*220*50میلی متر ابعاد کاری داشته باشید
گروه ماشین سازی سامو ماشین با با نهایت دقت این کیت را برای شما آماده خواهد کرد
نمونه اسمبل شده کیت سی ان سی توسط یکی از مشتریان
badiei –
تو عکسشون قطعات پلاستیکیه ولی برای من قطعات فلزی ارسال کردن که واقعا بدنه دستگاهو خیلی محکم تر کرده واقعا ممنونم
nasser –
کارگیر مفیدش چقدره؟؟؟
مدیر فنی –
سایز کار گیر مفید دستگاه x280 y180 z120 میباشد
امیر –
از این دستگاه برای فرز روی آلومینیوم هم میشه استفاده کرد؟
مدیر فنی –
خیر فقط برد pcb چوب و پلاستیک
امیر –
قطعات فلزیه یا پلاستیکی؟
برای آلومینیوم هم میشه ازش استفاده کرد؟
مدیر فنی –
قطعات نگه دارنده پلاستیکی و سایر قطعات شاسی فلزی
فرهاد –
این دستگاه کی موجود میشه؟
صدرا محمدی –
با سلام و درود
موجودی شارژ شد.
سجاد –
سلام.
از خرید قبلی که از سایت شما داشتیم بسیار راضی هستم
یک سوال دیگه ابعاد کار مفید دستگاه چقدر است.
توی بخش توضیحات 100 در 130 در 150 نوشته ولی در جواب یکی از دوستان تو بخش نظرات 120 در 180 در 280 ذکر کردید.
محمد آقابالازاده –
سلام وقت بخیر خرسندیم که تونستیم انجتم وظیفه کنیم… دوست عزیز اندازه های گفته شده اندازه بیرونی دستگاه و اندازه دیگر اندازه کارگیر هستش که بسیار واضح توضیح داده شده است
Reza –
سلام اندازه سطح کاری این دستگاه چقدره؟ یعنی برد درچه ابعادی میتونه pcbبزنه
محمد آقابالازاده –
سلام وقت بخیر
اندازه کلی این دستگاه سی ان سی رومیزی 300*320*180 میلی مترمیباشد
که کارگیر مفید این دستگاه نیز اندازه 180*220*50 میلی متر میباشد یعنی شما به این اندازه میتوانید pcb خودتون رو ماشینکاری کنید
Reza –
سلام خسته نباشید این دستگاه برد تا چه اندازه ای pcbمیزنه
shfnaser –
سلام وقت بخیر
در ایام نوروز 99 به چه صورت می تونید ارسال کنید؟
آیا شرکت پست باز است
محمد آقابالازاده –
با سلام
بله ارسال در ایام عید برای شما عزیزان تدارک دیده شده است
حمید –
سلام خسته نباشید امکان داره کنترل مچ تری روش بذارید آیا رو هزینش تاثیر داره ممنون میشم پاسخ بدهید
MaHaN –
سلام فیلم آموزش جی کد گیری و نرم افزار هارو هم ارسال میکنید؟اگر موجود نمیباشد از کجا تهیه کنم؟
صدرا محمدی –
سلام اموزش اسپایر و جی ار بی ال کنترلر و نگاه کنید داخل سایت… اموزش 0 تا 100 رو میتونید در داخل سایت سامو ماشین مشاهده کنید
میثم نوروزی (خریدار محصول) –
اسپیندل این کیت چند دور ؟
محمد آقابالازاده –
سلام 20000 دور بر دقیقه
صادق –
سلام خدمت شما .
آیا قطعاتی که بشود با آن سایز دستگاه را بالا برد موجود هست؟؟ یعنی میخوام شاسی با ابعاد مورد نظر را خودم بسازم ؟
سوال دیگه اینکه میشه ابعاد دستگاه را بزرگتر سفارش داد ؟؟
ممنون و سپاسگزارم
صدرا محمدی –
سلام وقت شما بخیر
بله ممکن هستش
تماس بگیرین هماهنگ بشیم
mbidaki76 –
سلام
دقت دستگاه چقدر است؟؟
محمد آقابالازاده –
دقت دستگاه در بازه 0.05 تا 0.1 میباشد
mbidaki76 –
با سلام
چندتا سوال در مورد دستگاه داشتم

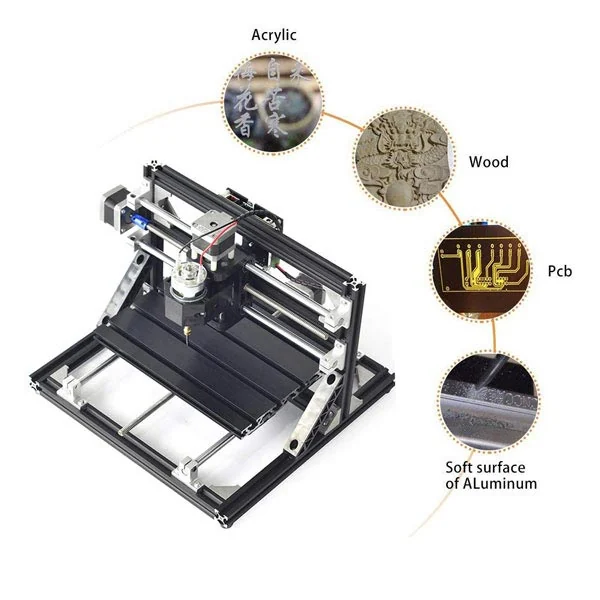

تو تصاویر دستگاه توانایی حکاکی بر روی آلومینیوم قید شده ولی در یکی از نظرات پاسخ داده شده توانایی حکاکی روی آلومینیوم وجود نداره !
الان وجود داره یا نه؟
سوال بعدی در مورد نحوه ارسال است ایا میشه با پرداخت هزینه با پست پیشتاز ارسال بشه؟؟
asalari2009 (خریدار محصول) –
سلام
1- سایز ابزار گیر دستگاه چقدر است؟ایا ابزار با دسته 3.175 میلمتر را هم میشه بهش بست.
2- ایا جعبعه های پلاستیکی مشکی (برای جاگذاری بردهای الکترونیک ) از جنس abs با قطر حدود 2 میلیمتر را میشه برش یا سوراخ کاری کرد؟
باتشکر و سپاس علیرضا سالاری
dms_tehrani –
با سلام
اقای سالاری بله میتونید برش بدید باکس هارو به راحتی
سایز ابزار گیر دستگاه از ابزار با دنباله 0.1 تا 6 میلی متر
asalari2009 (خریدار محصول) –
با درودو سپاس مجدد ببخشید این سوال را در پست قبلی یادم رفت.مدل موتور اسپیندل چیه و قطر شفت ان چقدر است؟ ایا امکان اتصال کولت و فشنگی er11 و ابزار 3.175 به اونو داره
dms_tehrani –
نوع اسپیندل 775 میباشد قطر شفت اسپیندل 5 میلی متر میباشد بله کولت ER11 میتونید نصب کنید و ابزار 3.175 رو هم میتونید بگیرین
dms_tehrani –
نوع اسپیندل 775 میباشد قطر شفت اسپیندل 5 میلی متر میباشد بله کولت ER11 میتونید نصب کنید و ابزار 3.175 رو هم میتونید بگیرین
محمد جواد شمسی –
با سلام من بین خرید کیت دومیلیون ویکصد و دومیلیون و هشتصد شما موندم هرچی تماس میگیرم نمیشه اگه میشه لطفا راهنمایی کنید منو یه شماره تماسی بزارید که بتونیم باهاتون صحبت کنم و مشورت بگیرم
ser_mo –
با سلام و وقت بخیر اگر نیازی به راهنمایی دارین با شماره های ثبت شده در سایت تماس بگیرید
برای خرید محصول هم انلاین میتونید ثبت سفارش بکنید
Ali –
خسته نباشید آیا امکان حکاکی روی نگین انگشتر هم با این دستگاه وجود داره؟
ser_mo –
بله حکاکی انگشتر با سی ان سی ممکن هستش البته به کمک ساخت فیکسچر
میثم –
سلام .
برای کار با چوب مناسبه؟
واینکه سطح کارگیر دستگاه برای کار با چوب چقدر هست بخصوص محور z دستگاه چه ارتفاعی رو کار میده؟
ممنون .
مرتضی (خریدار محصول) –
سلام چند روز طول میکشه تا بعد خرید محصول به دستمون برسه؟
ser_mo –
سلام دو روز کاری
علی –
با سلام
میخواستم بدونم میشه توی این مدل از بال اسکرو استفاده کرد؟
و یه مورد دیگه اینکه آیا میشه اسپیندل قوی تر روش بست که روی فلزات نرم هم کار کنه؟
صدرا محمدی –
سلام خیر
این محصول به صورت کیت و لوازم ذکر شده ارسال میشود و قابل تغییر نیست
محمد –
سلام
فرقی هم بین دستگاه اسمبل شده با قیمت ۳۶۸۰۰۰۰ت و این دستگاه وجود داره لطفا بفرمایید و اینکه به غیر از راهنمای اسمبل ، برای کالیبره کردن هم در cd توضیح داده شده و چه سایز کلت بهش میخوره ، ابزار مورد استفاده دستگاه رو شما دارید؟؟
صدرا محمدی –
سلام وقت بخیر تفاوتی ندارن و بله اموزش کامل داره
ابوالفضل –
سلام قابلیت نصب لیزر هم داره
مدیر عامل –
بله قابلیت نصب لیزر رو هم داره
کریمی –
سلام
قصد خرید این محصول را دارم، و چند دفعه مشخصات و نظرات کاربران را مطالعه کردم ولی چندتا سئوال برام پیش آمده است که پاسخ شما باعث آگاهی بنده و احیانا سایرین می شود.
1- تصاویر محصولتان یکی نیست! قرار است کدام را بخریم؟ قرمز یا سیاه؟
2- در بعضی از تصاویر دستگاه، اسپیندل همراه سه نظام است و در تصاویر دیگری با کولت! بالاخره این کیت سه نظام داره یا کولت؟ یا هردو؟
3- این ابزاری که همراه دستگاه برای حکاکی PCB ارسال می کنید، امکان برش خود PCB را هم دارد؟ یا باید قطعه دیگری بخریم؟ اگر بله معرفی کنید چی باید بخریم؟
4- بحث کالیبره کردن دستگاه چیه؟ خودمان می تونیم این کیت را کالیبره کنیم؟ یا دردسر ساز میشه؟
5- توانایی برش(حکاکی نه) پلکسی 10 میل را هم دارد؟ با توجه به ضخامت و استحکام آن؟
6- تفاوت قیمت این کیت با مدل شناسه محصول: pcb-milling cnc چیست؟ چرا اینقدر اختلاف قیمت؟
مدیر عامل –
با سلام ممنون از سوالات خوبتون
1. رنگ محصول به صورت تصادفی انتخاب میشه قرمز یا سیاه اما معمولا سیاه ارسال میشه البته شما میتونید توی یادداشت سفارشتون بنویسید که چه رنگی بیشتر مورد پسندتون هست
2. خیر کولت در کیت سی ان سی وجود نداره و ابزار گیر ساده تری استفاده شده
3. بله امکان برش رو داره
4. بله با اموزش های ما میتونید خودتون کالیبره کنید
5.بله داره
6.به دلیل اسمبل دستگاه / داشتن ابزار گیر /
ehsan –
جناب این کیت cnc شما و یا قطعات آن دارای گارانتی می باشد؟
مدیر عامل –
بله گارانتی دارند
هاشم –
با سلام, 1- دقت این دستگاه چقدر میباشد؟ 2- قطعات پلاستیکی با پرینتر سه بعدی ساخته شده است ؟استهکام قطعات پلاستیکی و طول عمر آن ؟ 3- کولت اسپیندل قادر به گرفتن ابزارهای مختلف میباشد 4- کار با چوب تا چه عمقی امکانپذیر میباشد و برای رسیدن به حداکثر عمق تعیین شده چند مرحله باید ماشینکاری شود ؟ دستگاه مشابه قیمت شما توسط سازنده های دیگر توصیه ای برای کار بر روی چوب را پیشنهاد نمیدهند و فقط پیشنهاد کا ر بر روی pcb را دارند آیا این cnc هم در عمل همینگونه میباشد یا توانایی کار مداوم روی چوب با ضخامت 6 سانتی متر را دارد ؟ اگر ممکن هست فیلم کوتاه از این cncحین کار تهیه و در سایت قرار گیرد .
با سپاس
مدیر عامل –
100 میکرون / بله قطعات ساخته شدخ با پرینتر سه بعدی به دلیل دارا بودن اینفیل ( درصد توپر بودن قطعه ) دارای استحکام قابل قبولی هستش / بله کار با چوب امکان پذیر هستش /
هادی –
سلام من این دستگاه رو اسمبل شده و با فرز انگشتی به جای اسپیندل نیاز دارم. آیا امکانش ؟ قیمتش چقدر میشه؟
مدیر عامل –
سلام تماس بگیرید بهتر بتونیم راهنمایی بکنیم
svrb –
سلام
شیلد کنترلش چی هست و چه نسخه ای هست؟
میشه فقط بدنه رو سفارش داد؟
بدنه استوک موجود دارید؟
ممنون
مدیر عامل –
سلام وقت بخیر / شیلد کنترلر 1.4 میباشد
خیر نمیشه فقط بدنه رو سفارش داد چون محصول به صورت کیت با لوازم ارایه میشود
بدنه استوک هم موجود نداریم ما لوازممون نو هستش
حمید –
سلام مهندس اگر ممکنه جواب سوال را بدید ایا کیت موجود هست و اینکه برد دستگاه با نرم افزار هست یا باید روی برد نصب بشه
مدیر عامل –
سلام وقت بخیر بله موجوده و برد پروگرام شده خدمتتون ارسال میشه
hamidreza.nayeri (خریدار محصول) –
سلام
وقت تون بخیر
چقدر طول میکشه دستگاه به دستمون برسه؟
من سه روزی میشه سفارش دادم اما هنوز زده در حال انجام
مدیر عامل –
معمولا سه روز کاری
حمید –
سلام من چند تا برد آردوینو یونو دارم آیا میشه برد آردوینو رو حذف کنین تا هزینه اون برام کمتر بشه تا بتونم این محصول رو خریداری کنم ؟
مدیر فنی –
سلام وقت بخیر
بله مقدوره
amirhaidary1362 –
سلام،مهندس جان بنده میخوام یه کیت مینیCNC سفارش بدم.چند روزه به دستم میرسه؟
کرمانشاه هستم البته
مدیر فنی –
سلام حدودا 3 روز کاری
m.hamedi1383 –
سفارش برای شیراز چند روزه میرسه؟
روش ارسال چیست؟
مدیر فنی –
سلام وقت بخیر معمولا 3 روز کاری و اغلب با باربری اتوبوس ارسال میشه
علی اکبرحامدی (خریدار محصول) –
سلام
پس از یک هفته انتظار و تماسهای مکرر ( بجای سه روز ) !! بالاخره کیت مینی سی ان سی را دریافت کردم و پس از باز نمودن کارتن و بررسی اجمالی قطعات ارسالی متوجه شدم که متاسفانه استپرموتورها و صفحه محل نصب قطعات الکترونیکی و ابزار طراحی پی سی بی و حتی کابلهای اتصال به کامپیوتر و راهنمای نصب و راه اندازی برخلاف موارد مندرج درسایت وجود ندارند چرا ؟؟؟؟؟
موارد احتمالی دیگر پس از بررسی کامل اعلام میشود.
حالا پس از اینهمه معطلی و هزینه یک وسیله ناقص تحویل گرفتم !!!!
بهراد حسینی –
کیت سی ان سی ارزون و کامل دستتون درد نکنه ببخشید دیگه خیلی اذیت کردم شمارو
themanager –
سلامت باشین در خدمتتون هستیم
